Насосное оборудование для колодцев Grundfos SB, SBA – особенности конструкции, монтаж и обслуживание
- Колодезные насосы Грундфос - общие сведения
- Конструктивные особенности
- Технические характеристики
- Область применения
- Монтаж и обслуживание Grundfos SB, SBA
- Достоинства и недостатки
- Выводы и полезные советы

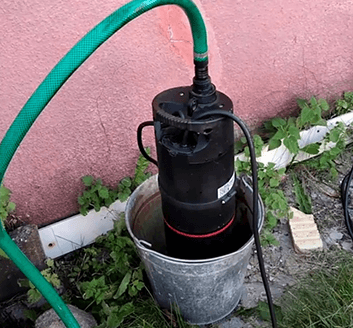

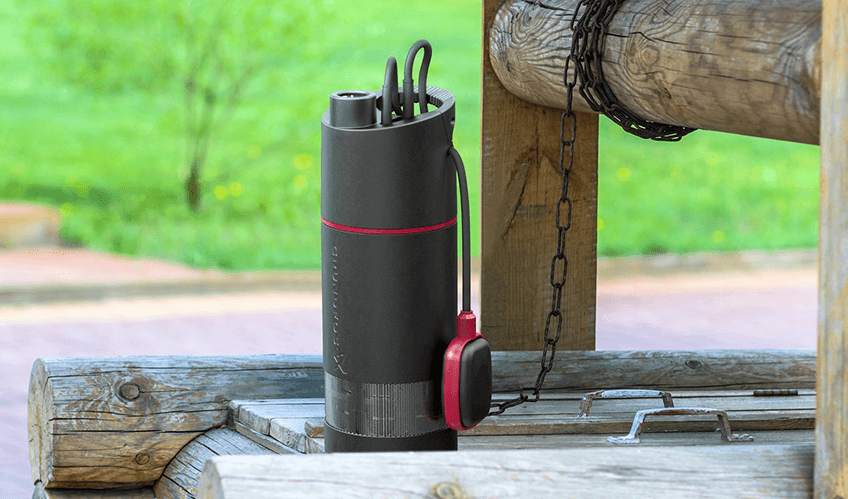

Колодезные насосы Грундфос - общие сведения
Помимо прочего оборудования и комплектующих к нему, фирма Грундфос выпускает насосы серии Grundfos SB и SBA. Это погружные агрегаты, разработанные для откачивания воды из колодцев и емкостей-накопителей дождевой воды. Оборудование из этой серии предназначено для работы на глубине до 10 м и создает напор до 45 м с расходом 3 м3/ч. Изначально были разработаны насосы серии SB, которые оснащались только защитой от перегрева и поплавковым выключателем (SB-A). Впоследствии в производство была запущена серия SBA – насосная автоматическая погружная станция, оснащенная блоком управления, реле контроля давления и потока воды, обратным клапаном. Благодаря тому, что агрегаты Грундфос SBA полностью укомплектованы и готовы к работе сразу после установки, они получили очень широкую популярность. При этом кажущаяся высокой цена, в итоге оказывается гораздо дешевле организации водоснабжения частного дома с применением погружного насоса и вынесенной автоматики.
Производитель данного оборудования фирма Grundfos – находится в Дании и работает с 1945 года. Фирма производить огромное количество наименований насосного оборудования и комплектующих различного назначения. Купить насос Грундфос в России можно было уже давно, однако, с открытием завода в деревне Лешково, Московская обл., в 2005 году, приобрести его стало гораздо проще и дешевле. На данном заводе собирают практически всю линейку оборудования, включая и погружные колодезные насосы. Часть комплектующих производят непосредственно на заводе, остальное завозят из-за рубежа. Это позволяет добиться высокого качества и относительно низкой цены изделий.

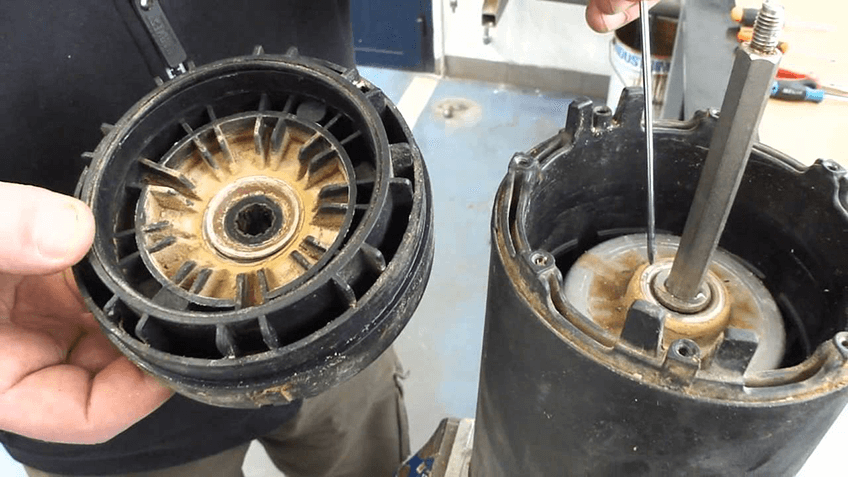

Насосы Грундфос показывают высокий уровень надежности, однако чинить или настраивать их своими руками не рекомендуется. Оборудование достаточно сложное, а деталей или рем. комплектов на него найти все равно не получится. Поэтому, лучше обратится в сервисный центр, если появятся какие-либо претензии к его работе.
Кроме откачки воды из колодцев вышеупомянутые насосы часто используют для полива газонов и сада из накопительных емкостей. Возможность настроит полностью автоматическую систему, без использования внешних блоков автоматики, очень помогает в этом случае. Ведь для любой автоматики нужно место для установки, желательно недоступное для влаги и хорошо утепленное, если нет желания монтировать и убирать систему на зиму каждый год.
Конструктивные особенности
Насосы Grundfos SB/SBA относятся к погружным центробежным агрегатам. Охлаждение насоса происходит благодаря потоку перекачиваемой воды, поэтому ее температура не должна превышать 40°C.
- Подъемное крепление (рым-болт)
- Рабочее колесо
- Камера
- Вал с ротором
- Сетчатый фильтр
- Уплотнительное кольцо
- Корпус насоса
- Основание насоса
- Гильза статора
Модели насосов Грундфос имеют цифровые и буквенные обозначения. Например, Grundfos SBA-А 3-35. Рассмотрим значение этих обозначений:
- «3» - максимальный расход воды составляет 3 м3/мин;
- «35» - максимальный напор – 35 м;
- «SB» - погружной центробежный насос без системы автоматики;
- «SBA» - погружная центробежная насосная станция со встроенной системой автоматики;
- «-А» - означает наличие поплавкового автоматического выключателя;
- «-М» - указывает на наличие встроенного сетчатого фильтра;
- «-AW» - конструкция с боковым всасом, гибким шлангом с фильтром на конце, который закреплен на поплавке, и автоматическим поплавковым выключателем;
- «-HF» - насос полностью выполнен из нержавеющей стали.
Технические характеристики
Так как насосы Грундфос предназначены для колодцев, их габариты не оптимизированы под скважину и требуют достаточно места для установки. Если колодец малого диаметра или имеет искривившуюся шахту, то использование некоторых моделей будет нецелесообразно. Это касается моделей с вынесенным фильтром и поплавковым выключателем.
Технические характеристики конкретной модели насосов Grundfos можно узнать из таблицы ниже:
Колодезные насосы
| Модель | Напряжение, В | Потребляемый ток, А | Мощность, кВт | Максимальный расход, м3/час | Максимальный напор, м. | Максимальная глубина погружения, м. | Температура перекачиваемой воды, °C | Температура перекачиваемой воды, °C | Диаметр резьбы, дюйм | Длина электрокабеля, м. | Давление включения, бар | Диаметр насоса, мм. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SB 3-35 | 220-240 | 3,8 | 0,8 | 3 | 35 | 10 | от +1 | до +40 | 1 | 15 | 1,5 | 150 |
| SBA 3-35 | 220-240 | 3,8 | 0,8 | 3 | 35 | 10 | от +1 | до +40 | 1 | 15 | 1,5 | 150 |
| SB 3-45 | 220-240 | 4,8 | 1,05 | 3 | 45 | 10 | от +1 | до +40 | 1 | 15 | 2,2 | 150 |
| SBA 3-45 | 220-240 | 4,8 | 1,05 | 3 | 45 | 10 | от +1 | до +40 | 1 | 15 | 2,2 | 150 |
| SB 5-55 HF | 220-240 | 7 | 1,7 | 5 | 55 | 15 | от +1 | до +40 | 1 1/4" | 20 | 2,2 | 150 |
| SB 5-70 HF | 220-240 | 9,1 | 2 | 5 | 70 | 15 | от +1 | до +40 | 1 1/4" | 20 | 2,2 | 150 |
Стоит заметить, что более мощные модели SB 5-55 HF и SB 5-55 HF не производятся в комплекте со встроенной автоматикой. Как и модель SB они оборудованы защитой от перегрева и могут поставляться с автоматическим поплавковым выключателем, встроенным или выносным фильтром, но обратный клапан и систему автоматики нужно приобретать и устанавливать отдельно.
Область применения
Насосы Грундфос SB, SBA позиционируются на рынке, как колодезные, однако применять их можно не только в колодцах. В быту им нашли различное применение:
- откачка воды из колодцев;
- организация автоматического полива из накопительных баков сбора дождевой воды;
- откачка воды и полив из открытых водоемов.
Для скважин данные насосы не подходят, разве что для неглубоких, до 10 м, с внутренним диаметром больше 155 мм. При этом могут быть использованы насосы только с встроенным сетчатым фильтром без поплавкового выключателя.
Большое количество защиты и выносной фильтр с поплавком позволяют практически не переживать за оборудование при откачке воды из открытых водоемов. Практика показала, что Grundfos SBA-А 3-55 способен транспортировать воду на расстояние до 70 м при работе из открытого источника. Однако стоит заметить, что в этом случае лучше использовать модели, выполненные полностью из нержавеющей стали (маркировка HF). Они не столь прихотливы к условиям монтажа и лучше переносят тяжелые режимы работы.
При использовании вышеуказанной модели в системе водоснабжения частного дома ее расхода вполне достаточно для одновременной работы нескольких точек водоснабжения. При условии правильного монтажа вполне можно пользоваться душем, краном на раковине и стиральной машиной одновременно. Однако практика показывает, что дебита большинства колодцев не хватает на поддержание такого режима работы, и для экономии ресурсов оборудования лучше все же пользоваться точками водозабора отдельно. Напора вполне хватает для применения этой модели в двух- и даже трех- этажном доме.
Монтаж и обслуживание Grundfos SBA
Монтаж погружных насосов Grundfos крайне прост. Это одна из причин, по которой они приобрели такую популярность. Единственное, что нужно учесть – модели из серии SB и SBA монтируются строго вертикально, а серии SB HF – можно устанавливать даже горизонтально.
Чтобы смонтировать насос в колодце достаточно выполнить несколько несложных шагов:
- 1 Визуально проверить целостность кабеля.
- 2 Включить насос в электросеть для кратковременной проверки работы (5-10 сек).
- 3 Отключить электропитание.
- 4 Подключить напорный трубопровод к насосу. Для этого в комплекте идет универсальный переходник с внутренней резьбы на агрегате на наружную 3/4" и 1" резьбу, и «елочки» под шланг диаметром 20 и 25 мм.
- 5 Закрепить страховочный трос (стальной или капроновый) за проушину на корпусе. Крепить можно также за ручку, но при этом может сместиться центр тяжести, а насос должен быть смонтирован строго вертикально.
- 6 Через каждые 2-3 м стянуть, при помощи пластиковых стяжек, между собой кабель, трос и трубу. При этом нужно следить, чтобы у кабеля была слабина в месте крепления к насосу.
- 7 Опустить конструкцию в колодец, удерживая только за страховочный трос. Обычно ее опускают на дно колодца, после чего поднимают на 0,5 м и закрепляют страховочный трос на заранее предусмотренном креплении.
- 8 Подключить напорный трубопровод к системе водоснабжения.
- 9 Включить энергоснабжение и проверить работу под нагрузкой.
- Насос "Grundfos SBA"
- Переходник для трубы
- Напорная труба (шланг)
- Хомут
- Трос для подвески
- Отвертка
Как говорилось ранее, насосы серии SBA не нуждаются в дополнительных настройках и монтаже автоматики, они сразу готовы к работе и настроены на оптимальный режим работы. Для автоматической работы других моделей Грундфос нужно устанавливать в системе автоматику и обратный клапан.
Чтобы организовать систему водоснабжения из колодца с применением насосов Grundfos SB/SBA достаточно просто установить насос в колодце и подключить его к системе водоснабжения. В любом случае не будет лишним установить в системе гидроаккумулятор, который защищает систему от гидроударов, продлевает срок службы на оборудования и создает определённый запас воды под давлением.
Данные насосы подходят для организации как зимнего, так и летнего водоснабжения. При летнем водоснабжении насос обычно демонтируют на зиму, а систему полностью осушают. Для зимнего же варианта насос должен быть опущен на достаточную глубину, колодец и трубы надежно утеплены. При необходимости нужно проложить греющий кабель, особенно это актуально в месте входа трубы в дом.
Достоинства и недостатки
Центробежные насосы погружного типа имеют бесспорные преимущества, которые особенно ярко выразились в продукции фирмы Grundfos и некоторые недостатки.
- Низкий уровень шума;
- Не подверженность коррозии;
- Надежные сетчатые фильтры для исключения засорения;
- Надежная многоступенчатая защита от перегрева и сухого хода;
- Хорошее охлаждение;
- Высокий КПД;
- Высокая надежность и длительный срок службы;
- Модели SBA производятся с комплектом автоматики и имеют идеальные заводские настройки;
- Благодаря выносному фильтру может собирать чистую воду с верхних слоев, не затрагивая дно.
- Сложность ремонта и отсутствие деталей для замены;
- Относительно высокая стоимость;
- Необходимо достаточное пространство для установки и работы поплавковой системы.
Выводы и полезные советы
- Насосы серии Grundfos SB/SBA идеально подходят для простой и быстрой организации системы водоснабжения на даче или в доме.
- Благодаря тому, что все оборудование собрано в одном агрегате, его можно легко демонтировать при сливе системы на зиму, что сокращает и упрощает зимнюю консервацию системы водоснабжения.
- Выносной фильтр (модели с обозначением –AW) позволяет собирать чистую воду из верхних слоев при этом, не затрагивая осевший ил и мусор на дне. Таким образом чистить фильтр и насос нужно реже, чем при использовании встроенного фильтра.
- Лучше всего к насосу подключать напорный трубопровод того диаметра, который позволяет универсальный переходник, то есть 3/4" или 1". Иначе есть риск уменьшить срок службы оборудования и ухудшить его производительность.
- Иногда при работе насос начинает подавать подогретую воду. Это означает, что в его работе начались какие-то сбои. Возможно проблемы с системой охлаждения. Если такое происходит, то нужно доставать насос из колодца и разбираться в причинах. Лучше всего обратится в сервисный центр.
- Насосы Grundfos имеют хорошую защиту от скачков напряжения, и их производительность не страдает от них. В редких случаях нужно ставить дополнительный стабилизатор, в основном агрегаты прекрасно работают без них.
- Крепежные железные болты на корпусе быстро ржавеют, при осмотре оборудования нужно уделять им отдельное внимание, при необходимости заменить.
