Зимнее водоснабжение из колодца
- Особенности зимнего водопровода из колодца
- Варианты зимнего водоснабжения на даче
- Оборудование для зимнего водоснабжения
- Водоподготовка и очистка воды загородного дома
- Выводы и полезные советы

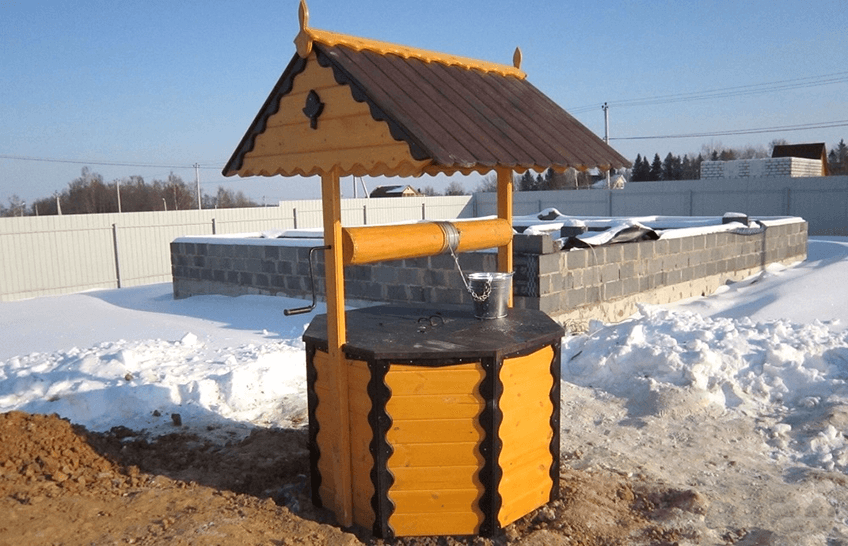

Особенности зимнего водопровода из колодца
Зимний водопровод организовывают в загородных домах, где планируется круглогодичное проживание. Так же имеет смысл организовать зимнее водоснабжение на даче, если предполагается ее зимнее посещение. В другом случае тратит достаточно большую сумму на организацию капитальной системы водоснабжения, нет никакого смысла.
- трубы нуждаются в хорошем утеплении. Лучшим вариантом утепления считают рытье траншеи ниже глубины промерзания и укладка трубы в нее с последующей обратной засыпкой грунтом. Так же возможны варианты с меньшей глубиной траншеи и утеплением полипропиленовым утеплителем и использованием греющего кабеля по всей длине трубы или в отдельных ее частях;
- ввод в дом делают как можно глубже, желательно подрыть и запустить трубу под фундамент;
- часто необходимо использовать греющий кабель. Особенно это актуально для «узких» мест водоснабжения – ввод в дом и колодец;
- колодец должен закрываться в зимнее время, желательно его утеплить;
- при использовании поверхностных насосных станции их нужно устанавливать в доме или отапливаемом помещении;
- слив воды из системы не обязателен, но лучше его предусмотреть, на случай длительного отсутствия электроэнергии, отопления или очень сильных морозов.
Варианты зимнего водоснабжения загородного дома
Зимнее водоснабжение организовать на порядок сложнее, чем летнее. Принципиально отличий не много, но к исполнению предъявляются повышенные требования. Условно рассмотрим три варианта зимнего водоснабжения:
Этот вариант предполагает, что в доме, в отапливаемом помещении, устанавливается накопительный бак достаточной емкости, чтоб обеспечить жильцов водой более чем на сутки. Емкость накачивается из колодца при помощи насоса. После того, как она наполнена, вода из трубопровода сбрасывается обратно в колодец и благодаря этому не замерзает. Из емкости к потребителю вода поступает либо самотеком, если емкость установлена на отапливаемом чердаке, либо благодаря небольшой насосной станции, установленной на бак. Емкость можно наполнять либо вручную, контролируя уровень воды вручную, либо установить поплавковое реле уровня, которое включает и отключает насос в автоматическом режиме. Автоматика в доме работает благодаря реле давления, которое регулирует работу насоса.
- Накопительный бак
- Раздающий трубопровод
- Подающий трубопровод
- Колодец
- Насос
- Не нужно утеплять трубы их можно зарыть на глубину 50 см и этого будет достаточно;
- Малый износ насоса в колодце за счет малого числа включений;
- Дополнительная очистка воды благодаря отстаиванию в баке;
- Можно существенно сэкономить на оборудовании, если устроить самотечный вариант системы (если напора воды будет достаточно);
- Не нужно устанавливать обратный клапан;
- Сбрасываемая в колодец вода чистит сетку на насосе;
- На насос в доме достаточно установить гидроаккумулятор минимального объема.
- Нужно строго соблюдать уклон труб в сторону колодца, чтобы вода 100% стекла в колодец;
- Необходимо устанавливать два насоса в системе;
- Систему нужно контролировать, реле уровня не самый надежный вариант автоматики;
- В колодце можно установить только погружной насос. Поверхностная станция не подходит, поскольку всасывающий трубопровод должен быть наполнен водой и насос нельзя устанавливать в колодце, а при установке станции в доме схема теряет смысл;
- Под емкостью лучше оборудовать слив воды в канализацию, на случай ее переполнения;
- Насос в доме создает определенный уровень шума.

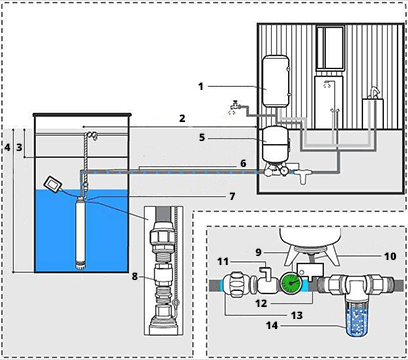

Наиболее популярная и простая схема зимнего водоснабжения. Она заключается в установке погружного насоса в колодце и системы автоматики в доме. В систему автоматики входит:
- гидроаккумулятор;
- реле давления;
- реле сухого хода;
- манометр.
Насос в колодце накачивает воду в систему до определённого порога давления, после чего реле давления отключает его. Как только давление в системе падает, насос снова включается и работает, пока не наберет достаточное давление (не закроют кран). Узким местом в данной схеме является труба подачи воды от колодца к дому. Ей нельзя дать замерзнуть, поэтому трубу закапывают ниже глубины промерзания, надежно утепляют или используют греющий кабель.
- Водонагреватель
- Горизонтальный участок, H1
- Динамический уровень, S1
- Общая глубина, S2
- Гидроаккумулятор
- Трубопровод прокладывается под землю ниже глубины промерзания
- Погружной насос «Водомет» с поплавком
- Обратный клапан
- Манометр
- Шланг в металлооплётке
- Шаровой кран
- Реле давления
- Муфта соединительная
- Фильтр очистки
- Минимальное количество оборудования;
- Работает полностью автономно;
- Максимальная надежность;
- Автоматику можно устанавливать в любом месте системы между насосом и потребителем.
- Необходимо утеплять трубы;
- Необходимо предусмотреть слив воды на случай отсутствия электроэнергии или отопления.

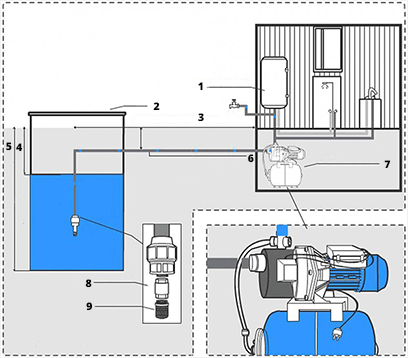

В этой схеме воду качает поверхностный насос, который устанавливают в подвале дома или другом отапливаемом помещении. В остальном схема похожа на предыдущую. Стоит заметить, что поверхностные станции не могут поднять воду с глубины более 7-8 метров и применяют их все реже. Так же, если сработает защита от сухого хода, то насос нужно заливать вручную, сам он не включится.
- Водонагреватель
- Колодец
- Горизонтальный участок, H1
- Динамический уровень, S1
- Общая глубина, S2
- Трубопровод прокладывается под землю ниже глубины промерзания
- Насос-автомат «Джамбо»
- Обратный клапан
- Сетка
- Работает автономно (пока в колодце есть вода);
- Насосные станции продают в комплекте с автоматикой, что упрощает монтаж и сокращает затраты.
- Ограниченность применения насосных станций;
- Необходимость заливать насос;
- Станция создает шум;
- Необходимо предусмотреть слив воды на случай отсутствия электроэнергии или отопления.
На самом деле вариантов зимнего водоснабжения дачи или частного дома очень много и перечислить все варианты будет сложно. Многие вариации систем приемлемы в том или ином случае, да и решить некоторые проблемы водоснабжения можно по-разному. Следовательно, и идеального решения для всех не существует, но лучше придерживаться рекомендаций, которые мы описали в данной статье.
Оборудование для зимнего водоснабжения
Для зимнего водоснабжения предпочитают выбирать погружные насосы, подходящие для колодца. Поверхностные станции имеют ограничения по глубине и не могут поднимать воду с глубины больше 8 м. Для большей глубины есть модели с выносным эжектором, однако их высокая стоимость и низкая производительность не позволяет применять их для домашнего водоснабжения. Для запуска станции нужно заливать воду в подающий трубопровод, поэтому если сработает защита от сухого хода, то сам он не запустится.

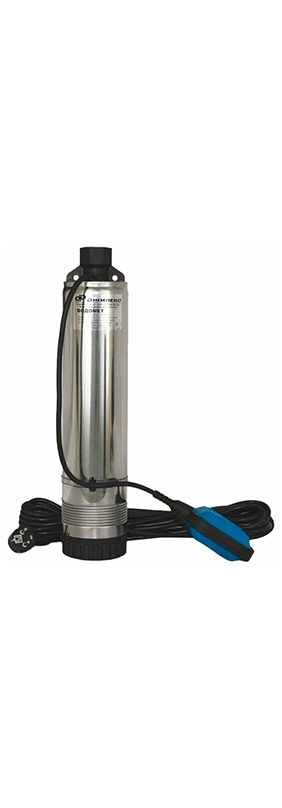

Погружные насосы лучше подходят для организации зимнего водоснабжения. Особым спросом сейчас пользуются колодезные погружные насосы со встроенной системой автоматики. Насосы серии Grundfos SBA считаются одним из лучших вариантов на рынке. Также хорошо зарекомендовали себя насосы центробежного типа. Вибрационные насосы применяют гораздо реже, они подходят только для колодцев, построенных в крепких скальных породах.
Выбирать насос для конкретной системы нужно по совместимости параметров:
- производительность – насос должен выдавать достаточное количество воды для всех одновременно работающих точек потребления;
- максимальная глубина всасывания – насос должен поднимать воду с динамического уровня воды, лучше иметь запас и обеспечить подъем воды с полной глубины колодца;
- максимальный напор – насос должен обеспечивать достаточный напор в наиболее удаленной точке потребления.
Насос должен обеспечивать минимальные необходимые значения этих параметров с небольшим запасом. Слишком большая мощность насоса приведет к излишним затратам на электроэнергию.
Гидроаккумулятор нужен в системе водоснабжения для:
- защиты системы от гидравлических ударов;
- продления срока службы насоса за счет сокращения количеств включений и накопления резервного объема воды под давлением.
Гидроаккумуляторы бывают различного объема, который выбирается исходя из количества проживающих в доме и требований конкретной системы.

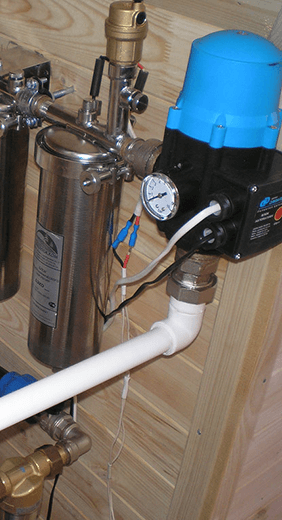

Автоматика нужна для обеспечения автономной работы системы водоснабжения.
Главный элемент автоматики – это реле давления. Оно обеспечивает включение и отключение насоса при достижении заданных пределов давления в системе. Помимо реле давления с этими функциями может справиться электронные реле потока или реле уровня, которые реагируют не на давление в системе, а на наличие потока воды или уровень воды в накопительной емкости соответственно.
Реле сухого хода имеет одно назначение – защитить насос от риска работы без воды, в режиме сухого хода. Существуют модели, которые так же реагируют на давления, поток или уровень воды в колодце.
Манометр нужен в системе для контроля уровня давления. В основном им пользуются в момент настройки системы и для периодического контроля.
В состав некоторых моделей насосного оборудования входит комплекс автоматики. В этом случае нет необходимости ставить автоматику дополнительно.

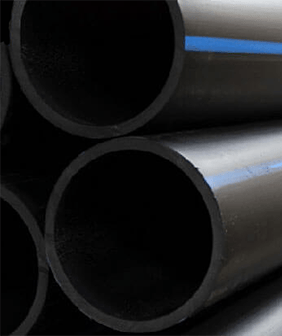

Для зимнего водоснабжения чаще всего используют пластиковые трубы. Пластик инертен, не гниет в земле и легче переносит размерзание, хотя этого допускать, конечно, нельзя. Для разводки по дому можно использовать любой вид труб (пластик, металлопластик, металл), однако предпочтение отдают полипропилену. Если систему зимнего водоснабжения собирают своими руками, то обычно выбирают металлопластик, он хоть и дороже, но легко монтируется и служит достаточно долго. Выбрать трубу для зимнего водоснабжения не сложно, учитывая стоимость и качество, лучшим вариантом для прокладки труб от колодца к дому является труба ПНД диаметром 32 мм для больших систем и 25 мм для малых, с толщиной стенки – 3 мм.

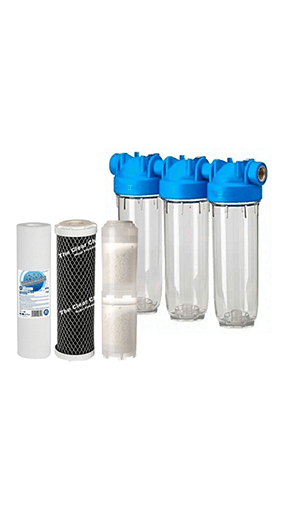

В современных системах водоснабжения используют большое количество разновидностей и моделей фильтров. Сейчас на рынке можно встретить:
- фильтры грубой очистки;
- промывные фильтры;
- магистральные фильтры с различными видами картриджей;
- фильтры обратного осмоса;
- ультрафиолетовые антибактериальные фильтры;
- битовые системы водоподготовки.
Выбор фильтра для зимней системы водоподачи зависит исключительно от качества воды в колодце. Если вода чистая, то достаточно будет установить магистральный фильтр с полипропиленовым картриджем. Если же качество воды неудовлетворительное, присутствуют соли, железо, биологические загрязнители, то систему нужно дополнять другими фильтрами, вплоть до организации бытовой системы водоподготовки. Отдельно стоит отметить «фильтры под мойку», которые очищают воду для питьевых нужд в конкретном месте водозабора. К таким фильтрам относят угольные фильтры и фильтры обратного осмоса.
Для зимнего водоснабжения обычно выбирают водонагреватели накопительного типа. Если есть газ, то лучше выбрать модель, работающую на газу. Так же стоит рассмотреть нагреватели косвенного типа, которые работают от отопительной системы и значительно экономят ресурсы в зимнее время. В любом случае для постоянного проживания нужно устанавливать водонагреватель. Главное правильно выбрать вид используемой энергии и тип водонагревателя (накопительный или проточный).

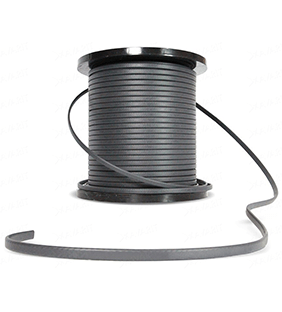

Греющий кабель необходим в том случае, если труба закопана на недостаточную глубину и трубу нужно обогревать во время сильных морозов. Так же он пригодится для обогрева «узких» мест системы, таки как ввод трубы в дом и колодец. На данный момент наибольшей популярностью пользуются саморегулирующие кабели. Хоть они и дороже резистивных, но их экономичность и особенность самостоятельно регулировать температуру, концентрируя свою мощность в самом холодном месте, выводят их на лидирующую позицию. Греющий кабель можно расположить как внутри трубы, так и поверх нее, что открывает некоторую свободу в их применении.

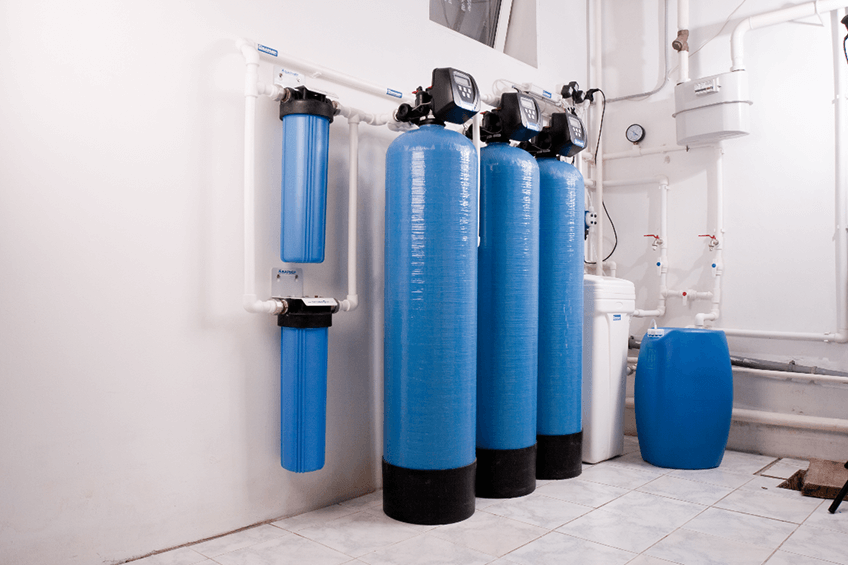

Водоподготовка и очистка воды на даче
Так как зимний водопровод делают капитальным, то и систему водоподготовки нужно делать капитальной. Вода в колодцах обычно чище, чем в скважинах, она менее минерализована, хотя и может иметь больше биологических загрязнений. Для большинства случаев воду из колодца достаточно пропустить через магистральный фильтр механической очистки. Если же в воде обнаружена высокая концентрация железа, солей или БИО-загрязнений, то нужно ставить фильтры, которые улавливают конкретный вид загрязнения или ставить мембранный фильтр, который отсекает все, кроме молекул воды. В итоге вода может проходить следующие этапов фильтрации:
- естественная фильтрация;
- дебит воды в колодец;
- фильтр на насосе;
- механический фильтр грубой очистки;
- аэрационная колонна;
- обезжелезивающий фильтр;
- смягчитель (удаление солей);
- соляной бак (восстановление необходимого уровня соли);
- угольный фильтр;
- ультрафиолетовый фильтр;
- фильтр обратного осмоса.
Однако не все виды фильтров нужно бездумно ставить в свою систему. Чтобы определить, от чего именно нужно избавить воду, необходимо провести химический анализ. Только он покажет, какие виды загрязнений есть в воде и что нужно устанавливать, чтобы избавиться от них.
Выводы и полезные советы
- Трубы для зимнего водоснабжения прокладываются под землей, со строгим соблюдением уклон в сторону колодца (2 см на каждый метр). Уклон необходим, чтобы была возможность слить систему в случае необходимости.
- Насос для колодца нужно выбирать максимально подходящим под параметры системы. Идеальным будет вариант, когда основные параметры насоса (производительность, напор, подача) на 10-15% превышают требуемые. Если подобрать слишком слабый насос, он будет работать на пределе и быстро выйдет из строя, слишком мощный – будет работать на пониженной мощности и потреблять большое количество электроэнергии.
- В канаву лучше укладывать запасную трубу, чтобы в случае выхода основный трубы из строя, можно было легко ее заменить. Для этих же целей прокладывают трубу большего диаметра, чем требуется. Тогда внутри можно достаточно легко, не прибегая к земельным работам, провести трубу меньшего диаметра и система снова заработает.
- Если греющий кабель монтируется внутри трубы, то нельзя допускать промерзания труб. Например, при отключении электроэнергии кабель не будет работать и воду прихватит. В этом случае труба может и останется целой, а кабель наверняка будет испорчен. Именно для таких случаев делают слив воды в колодец, чтобы можно было спустить воду и обезопасить систему.
- Иногда имеет смысл устанавливать обратный клапан не в колодце, а непосредственно перед гидроаккумулятором и реле давления.
- Иногда зимний водопровод нужно провести в баню. Здесь есть два варианта:
- поддерживать в бане положительную температуру всю зиму и подвести трубы ниже глубины промерзания;
- не отапливать баню и сливать воду из части системы, ведущей к бане.
Выбор варианта зависит от частоты посещения и желания тратить дополнительные средства на отопление нежилых помещений.
