Циркуляционные насосы для отопления − какой выбрать?

Что такое циркуляционный насос?

Циркуляционный насос – это агрегат, предназначенный для беспрерывного перекачивания теплоносителя внутри систем отопления для предотвращения быстрого остывания радиаторов при отдаче тепла отапливаемому помещению. Насосы нашли применение в системах открытого и закрытого типов запитанных различными теплоносителями (очищенная вода, антифриз). Как показывает практика применение циркуляционного насоса, позволяет значительно сэкономить на расходе энергии (к примеру, экономия газа составит 25-30%).

Они чаще выполнены в едином корпусе, в котором расположены электродвигатель, преобразующий электрическую энергию в механическую и рабочий орган (крыльчатка). При вращении она создает давление в системе. Циркуляционные насосы относятся к насосам центробежного типа, на валу ротора электродвигателя установлена крыльчатка, при вращении которой создается эффект втягивания жидкости с одной стороны и отдача его в трубопровод системы с другой стороны.

Какие бывают типы циркуляционных насосов?

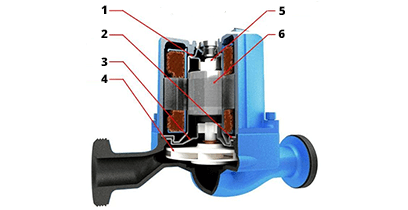

Циркуляционные агрегаты, «мокрого» типа отличаются тем, что ротор электродвигателя вместе с крыльчаткой находятся в непосредственном взаимодействии с жидкостью, которая протекая по насосу, охлаждает его и в то же время смазывает. Насосам такого типа характерна изоляция ротора от статора стальным «стаканом», который сохраняет герметичность частей электрического двигателя, находящихся под напряжением. Коэффициент полезного действия насосов данного типа составляет до 55%. Эти агрегаты менее шумные и не так прихотливы в обслуживании. Производительность, которую обеспечивают данные устройства, достаточно для систем отопления небольшой протяжности, в связи с этим они чаще используются в индивидуальном отоплении частных домовладений.

Как выбор насоса для дома?

Перед тем как вы сделаете выбор циркуляционного насоса, необходимо учесть следующие исходные характеристики: мощность электродвигателя, диаметр трубопровода для подключения в систему, максимальную температуру для работы агрегата в нормальном режиме, максимальный напор и гидравлическая высота подъема жидкости. Весь перечень технических характеристик указан на этикетке устройства или в техническом паспорте.

Практически каждый циркуляционный агрегат имеет 3 уровня мощности, каждый из них имеет свою производительность, непосредственно зависящую от протяженности магистрали. Для того чтобы ориентироваться, принимают правило 10 м теплопровода приравнивается к 0,5 м напора создаваемого насосом.

Чтобы насос полностью соответствовал требованиям системы, перед приобретением советуем произвести расчеты его мощности. При неправильном выборе агрегата, например с завышенной производительностью, вода в трубах будет протекать с большой скоростью, создавая назойливый шум. Низкая мощность не обеспечит необходимой скорости циркуляции жидкости для передачи тепла. Выбранное устройство должно перекачивать такой объем жидкости, которого хватало бы для обеспечения необходимым тепловым потоком всех радиаторов в доме.

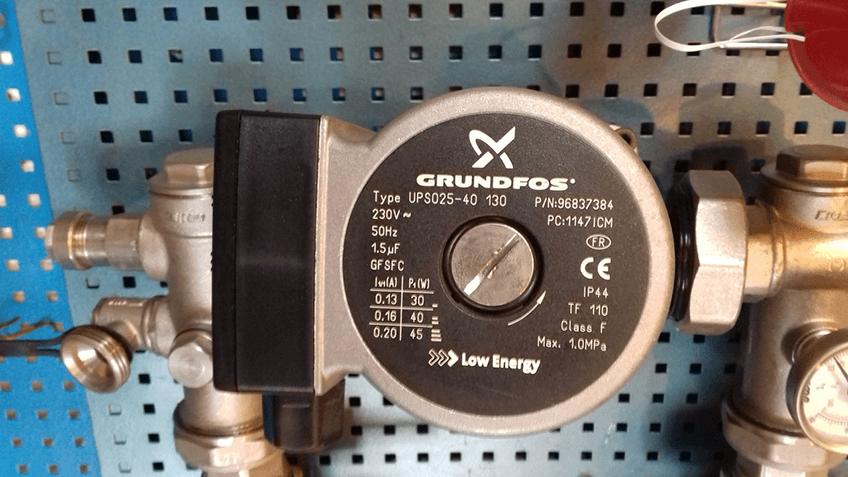

• буквы UP – обозначают тип агрегата, в нашем случае − циркуляционный;
• буквы S/E − способ переключение скоростей ступенчатый или плавный;
• первый блок цифр обозначает внутренний диаметр в миллиметрах патрубков, второй блок – напор в дециметрах;
• третий блок чисел, означает значение монтажной длины для врезки насоса в систему, измеряется в миллиметрах;
• кроме того на этикетке указывается: материал из которого изготовлен корпус насоса, способ соединения с трубами, класс экономии электроэнергии.

Обзор популярных моделей и их характеристик

Несмотря на большой выбор насосов в специализированных магазинах, найти выполненный по-настоящему в качественном исполнении продукт сложно. Давайте рассмотрим популярные модели насосов различных производителей в различных ценовых категориях.

• 1  Производители высокой ценовой категории от 4 000 до 5 000 рублей:
  • Grundfos (Дания);
  • Wolo (Германия).
• 2  Производители средней ценовой категории от 3 000 до 4 000 рублей:
  • DAB (Италия);
  • Aquario (Италия);
  • Sprut (Китай).
• 3  Доступные насосы стоимостью от 1 500 рублей:
  • Oasis (Китай);
  • Neoclima (производство налажено в нескольких странах);
  • Вихрь (РФ);
  • Калибр (РФ).

• в подделке номер изделия нанесен на бумажную наклейку, в оригинальном изделии на корпус или специальную металлическую этикетку, голограмму;
• вес неоригинального агрегата заметно легче оригинала (найдите в интернете технические характеристики оригинального насоса и сравните с фактическим весом);
• в процессе эксплуатации поддельное устройство начнет шуметь, пищать уже после одного сезона работы.

Особенности монтажа циркуляционного насоса

Перед тем как вы определитесь с местом расположения насоса, следует учесть то, что время от времени агрегат нуждается в обслуживании, для этого к нему должен быть свободный доступ. Оптимальным местоположением для монтажа является - перед отопительным котлом. Установка насоса на выходе топливного котла будет способствовать его закипанию, в результате образования воздушных пузырьков, которые будут сосредотачиваться в верхней части котла от создаваемого насосом вакуумом. Монтаж агрегата перед котлом будет предотвращать образование воздушных пробок. Такая система монтажа благоприятно скажется на длительности работы перекачивающего насоса, из-за работы его в относительно щадящих температурных условиях.

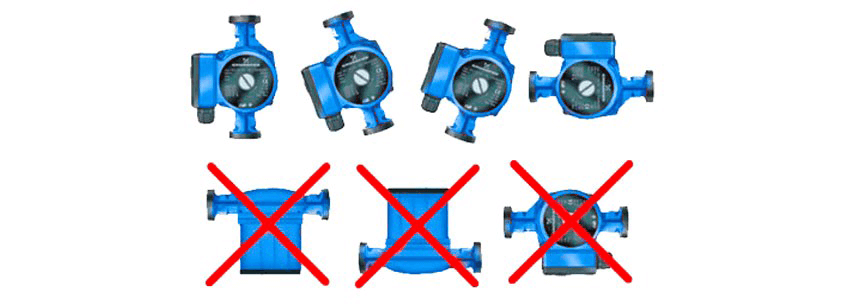

Важный момент при монтаже насоса – это положение оси его вала. Он обязательно должен располагаться в горизонтальном положении, в противном случае рабочая часть насоса будет не полностью находиться в воде, потери производительности составят минимум 30%. Охлаждение деталей будет недостаточным, что в итоге привет к преждевременному выходу из строя всего механизма.

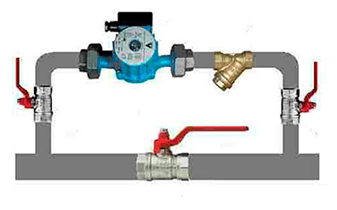

Перед насосом следует смонтировать фильтр грубой очистки, который предотвратит повреждение вращающихся элементов от мелких нерастворимых механических частиц. Для выполнения монтажно-демонтажных работ, в случае замены насоса, с обеих сторон необходимо установить шаровые краны, применение которых позволит не сливать теплоноситель из системы. Вместо двух шаровых кранов можно использовать один кран и один обратный клапан.

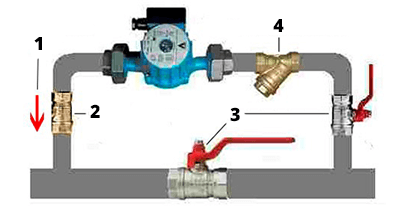

Тогда схема подключения будет иметь следующий вид: перед фильтром монтируется шаровой кран, после фильтра по ходу движения потока устанавливается циркуляционный насос, за которым вместо второго крана монтируется обратный клапан. Дополнительная функция, выполняемая обратным клапаном, прослеживается при значительной протяженности вертикальных стояков на подающей линии, когда предотвращается опрокидывание или выравнивание давления в системе.
