Расширительный бак для отопления – для чего нужен?

Описание принципа действия

Из школьных уроков по физике, почти каждый помнит о том, что твердые вещества при нагревании расширяются, а жидкие и газообразные вещества увеличиваются в объеме. Вода, благодаря своей плотности, практически не сжимается в отличие от газа. При увеличении температуры жидкости в герметичном резервуаре происходит повышение давления, иногда критическое. Аналогичный процесс происходит в контуре системы отопления. Чтобы этого не произошло в системе устанавливают расширительный бак. Они бывают открытого и закрытого типа.

Открытый тип чаще всего размещается в чердачной части дома. Рекомендуется при этом произвести его теплоизоляцию, такое решение предотвращает обмерзание в холодное время года. Однако размещение таких устройств не обязательно на чердаке, главная цель расположить его в наивысшей отметке всей системы. Чаще всего имеет прямоугольную форму, выполненн из сваренных листовой стали и имеют значительный вес за счет своих больших габаритов.

Расширительные баки открытого типа позволяют контролировать количество воды и давления в системе, при необходимости есть возможность произвести наполнение или отбор излишков теплоносителя. Также к функциональным особенностям стоит отнести:

• забор излишка теплоносителя и возврат в систему в охлажденном состоянии для регулировки давления;
• отвод воздуха, который самостоятельно движется к расширительному бачку за счет наклона труб.

Расширительный бачок открытого типа уместен для домашних систем. Он не требует особых знаний или специальной подготовки для эксплуатации оборудования.

Правильно выбранный объём емкости влияет на надежность всей системы. Слишком маленький резервуар приведёт к частому действию предохранительного клапана и как следствие его износу, а неоправданно большой потребует дополнительных затрат на обогрев лишнего объёма теплоносителя.

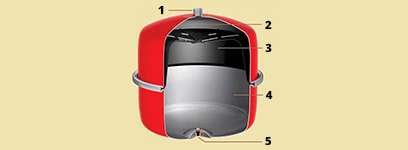

Закрытый тип отличается герметичностью, и выполнен в виде овальной капсулы, разделенный на две полости (жидкостную и воздушную) эластичной мембраной. Соответственно в одной части, находится вода, в другой, оснащенной предохранительным клапаном, закачан инертный газ или воздух.

Такое приспособление выделяется более сложной конструкцией и небольшими габаритами, но при этом их стоимость выше в сравнении с открытыми баками.

Опишем некоторые значимые преимущества:

• отсутствие контакта с воздухом, в связи с чем не возникает испарение и коррозийные процессы устройства;
• нет необходимости частого контроля за наполненностью системы;
• нет ограничений по месту расположения.

Необходимость применения закрытых баков:

• в системах с большим объемом теплоносителя, ввиду постоянной неравномерной нагрузки внутри труб;
• в домостроениях с относительно протяженной длиной трубопровода;
• при использовании газовых котлов для нагрева теплоносителя.

Производители устанавливают некоторые пределы к качественному составу теплоносителя: ограничивается содержание этиленгликоля в случае применения антифриза. Запрещается применение расширительных емкостей в системах, где рабочее давление превышает технические условия рекомендованные производителем.

Особенности монтажа

Существуют несколько вариантов установки:

• На подающем трубопроводе. Самый распространенный вариант, предполагает монтаж резервуара над котлом. При этом горячая вода, проходя по контуру, частично проникает в бачок. Обратите внимание, при неправильных расчётах теплоноситель закипает.
• На обратном трубопроводе. Такой способ позволяет предотвратить кипение, за счет сниженной температуре теплоносителя.
• Комбинированный тип. Отличается возможностью не допускать образование воздушных карманов. При таком способе два устройства устанавливаются совместно, один на «подаче» второй на «обратке».

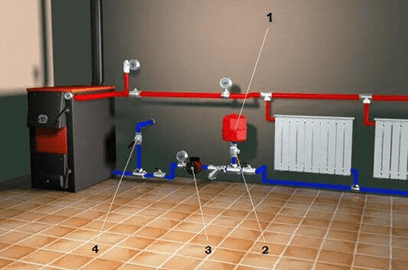

Расширительную емкость подключают со стороны всасывания циркуляционного насоса к обратному трубопроводу. Установку стоит производить в отапливаемом помещении в месте доступа к воздушному ниппелю, фланцу и присоединительной арматуре. Расположение − вертикальное, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Емкости большого размера фиксируют на пол, на ножках. При малых объемах сосудов они крепятся к стене кронштейнами, которые, как правило, не входят в комплект.

Монтажная запорная арматура дает возможность отключать бак от отопительной системы, дренировать воду из накопителя, при необходимости производить опломбирование запорного крана.

До ввода в эксплуатацию системы отопления, а также перед заполнением бака теплоносителем, в воздушную камеру через ниппель набирается воздух под давлением, указанным в технической документации. Некоторые модели заполнены газом в заводских условиях. В любом случае необходимо проверить начальное давление воздуха в воздушной камере при помощи манометра.

Обзор популярных моделей

Расширительный бак Джилекс 100

Расширительный бак Reflex NG 100

Расширительный бак Wester WRV 50

Расширительный бак STOUT STH-0006-000050

Расширительный бак Wester WRV 8

Расширительный бак ДЖИЛЕКС 6

Расширительный бак ЛЕМАКС Бак

Выводы и полезные советы

• В небольшом дачном доме, где имеются только санузел с умывальником, унитазом, душем, при условии, что живете вы в нем не постоянно достаточно выбрать бак объемом от 24 до 50 литров, его параметров хватит для того, чтобы система была защищена от гидроударов.
• Обратите внимание, что с виду мембранные баки и гидроаккумуляторы схожи. Часто люди ошибаются, считая, что для отопления применяются емкости – красного цвета, а для водоснабжения – синего.
  Но это не так, некоторые производители применяют различную цветовую расцветку.
  Фактически приборы различают по техническим характеристикам, которые указаны в техническом паспорте прибора:
  - для водоснабжения температура воды не должна превышать – до 80 °С, а давление выше, чем у емкостей, - предназначенных для отопительных систем – до 12 бар;
  - расширительные сосуды для отопления рассчитаны на рабочую температуру – до 120 °С, но имеют рабочее давление до 4 бар.
• Для длительной эксплуатации расширительной емкости следует:
  - систематически осматривать емкость на предмет повреждений (деформации, коррозии, утечек);
  - раз в полгода проверять давление газа, при этом емкость необходимо отключить от трубопровода и слить воду;
  - с той же периодичностью производить проверку целостности мембраны;
  - если вы предполагаете не пользоваться отоплением длительное время, необходимо слить воду из труб и прочих устройств системы.
