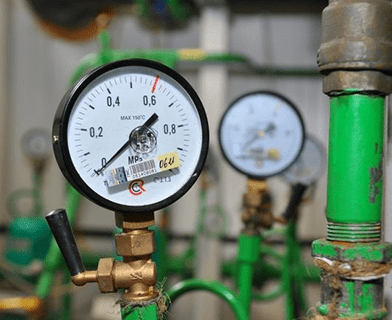

Манометр для водоснабжения

Принцип работы и роль в системе водоснабжения

Манометр – это прибор, способный измерять и фиксировать изменения избыточного давления в замкнутой системе. Существует огромное количество манометров различных видов и направления использования, но мы остановимся только на бытовых манометрах. Все манометры, используемые в домашних системах водоснабжения, изготавливаются в соответствии с ГОСТ 2405-88.

В системах водоснабжения чаще всего применяют манометры с чувствительным органом в виде трубчатой пружины. Такие манометры идеально подходят для работы в системах с небольшим избыточным давлением, а класс точности позволяет фиксировать актуальную информацию. Принцип работы таких манометров основан на свойстве трубчатой пружины деформироваться при изменении давления, влияющего на ее внутренние стенки. Один конец трубки запаян и передает деформационные изменения через рычажно-шестеренчатый механизм на стрелочное табло. Второй конец трубки открыт и зафиксирован. Именно он взаимодействует с измеряемой средой, находящейся под давлением. Таким образом, манометр, находясь в системе под давлением, показывает актуальную информацию на стрелочном табло. При изменении давления в системе трубчатая пружина сжимается (при понижении давления) или разжимается (при повышении давления), при этом передавая свои деформационные изменения на стрелку, которая отклоняется в соответствии с изменениями.

В системах водоснабжения манометр играет роль контрольного прибора. Он постоянно анализирует давление в системе и отображает его значение. Опираясь на показатели манометра, производят настройку и регулировку системы, а также периодический контроль стабильности работой системы. Во многих системах автоматики встроены манометры, которые передают показатели не на табло, а непосредственно в блок управления. Такие системы могут самостоятельно принимать решения по работе системы, или передавать предупреждение человеку о серьезных изменениях давления в системе, что могут привести к поломке.

Виды бытовых манометров

Как говорилось ранее, существует очень много видов манометров различного назначения. К ним относятся:

• механические,
• электроконтактные,
• самопишущие,
• железнодорожные,
• судовые,
• эталонные и многие другие специальные приборы.

Бытовой манометр

Бытовой манометр

Промышленный манометр

Промышленный манометр

Железнодорожный манометр

Железнодорожный манометр

Микроманометр

Микроманометр

Все они выполняют основную функцию – измерение и контроль давления. Однако в бытовых системах, для организации водоснабжения из колодца или скважины , используется не так много видов манометров. Ведь глупо использовать дорогой высокоточный манометр, выполненный во взрывобезопасном корпусе, в обычной системе водоснабжения на даче. Хотя если он лежит у Вас на чердаке, то приладить в систему водоснабжения его вполне можно. И так, в системах водоснабжения используют манометры с рабочим диапазоном от 0 до 4-10 бар. Для домашней системы водоснабжения этого более чем достаточно.

В бытовых системах используют:

• механические манометры
• электронные манометры

Механические

Механические чаще всего встречаются трубчато-пружинные, реже можно встретить мембранные. Мембранные менее надежны и имеют меньший класс точности, а по цене отличий почти нет, поэтому лучше использовать трубчато-пружинные манометры. Механические манометры надежны, просты и долговечны, не требовательны к качеству воды, однако выполняют только свою единственную функцию.

Манометр механический

Манометр механический

Электронные

Электронные манометры как таковые встречаются крайне редко. В основном они входят в систему автоматики и являются одним из ее элементов. Такие манометры гораздо дороже механических аналогов, имеют гораздо больше функций и весьма требовательны к качеству воды. Кроме того в агрессивной среде и при большой влажности достаточно часто выходят из строя.

Манометр электрический

Манометр электронный

Конструкция бытового манометра

Рассмотрим конструкцию манометра на примере двух наиболее распространенных видов – это трубчато-пружинный и диафрагменный. В трубчато-пружинном манометре используется полая трубка (трубка Бурдона), которая под действие давления старается выпрямиться, и через рычажно-шестеренчатый механизм передает свою деформацию стрелке.

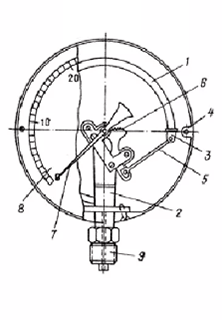

Трубчато-пружинный манометр состоит из следующих элементов:

• 1 Корпус
• 2 Трубка Бурдона
• 3 Крепление и передаточный механизм
• 4 Стрелка
• 5 Рычажно-шестеренчатый механизм
• 6 Рычаг
• 7 Пластина
• 8 Штуцер

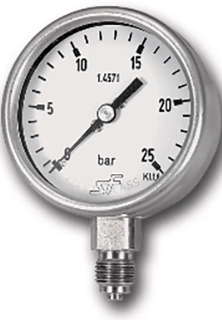

Манометр радиальный

Манометр радиальный

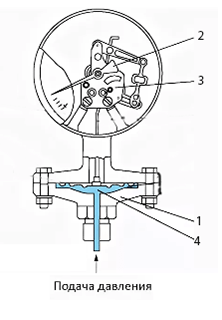

Диафрагменный манометр состоит из следующих элементов:

• 1 Корпус
• 2 Стрелка
• 3 Рычажный механизм
• 4 Диафрагма

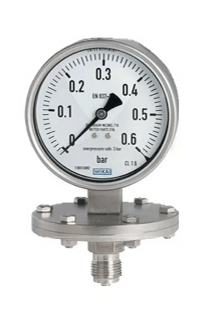

Диафрагменный манометр

Диафрагменный манометр

• В некоторых моделях полую трубку заполняют глицерином. Такой манометр меньше подвержен колебаниям и не так резко реагирует на динамические изменения давления.
• В диафрагменном манометре чувствительным органом является диафрагма из упругого материала. Давление через штуцер давит на диафрагму, которая передает свою деформацию стрелке через рычажный механизм.
• Диафрагменные манометры очень хорошо работают в агрессивной среде, и непривередливы к качеству воды

Выбор манометра

• Точность прибора

Обычно в систему водоснабжения устанавливают контрольный манометр, выбирая одну из широко распространённых механических моделей. Делая выбор необходимо учитывать параметры Вашей системы и характеристики прибора. Так, необходимо учитывать следующие характеристики:

• Размер

Габаритные размеры манометра важны только в том случае, если он монтируется в стесненных условиях, и может попросту не встать на место. Так как в нормальных условиях система работает автономно, то снимать показатели давления часто не придётся, а значит и слишком большой диаметр окна не нужен. Поэтому чаще всего выбирают модели небольшого размера, которые удобно монтировать.

• Положение штуцера

Манометр может иметь осевое и радиально расположение штуцера. Выбирать нужно, опять же, исходя из соображений удобства монтажа. На функциональность манометра расположение штуцера никакого влияния не имеет

• Размер резьбы штуцера

Резьба на штуцере прибора должна совпадать с монтажным гнездом. У подавляющего большинства бытовых манометров резьба имеет размер ¼ ". Стоит обратить внимание, что у отечественных моделей резьба может быть указана не в дюймах, а в метрической системе измерения (М 20х15)

• Степень защищённости

Существуют модели манометров, которые можно использовать практически в любой агрессивной среде, и даже выполнение во взрывозащищённом корпусе. Однако их цена сильно отличается от обычных бытовых моделей, поэтом использовать такие манометры нужно только при действительно оправданных условиях.

Монтаж манометра в системе водоснабжения

В простой системе водоснабжения достаточно установить один контрольный манометр. Очень важно выбрать правильное место для монтажа. В принципе, манометр можно установить в любом месте системы между насосом и краном, однако удобнее всего расположить его вместе с реле давления или автоматикой, недалеко от гидроаккумулятора. Если есть необходимость в оценке падения давления в разных частях системы (к примеру, используется редуктор для понижения давления), то устанавливают два манометра, до и после.

Лампочка

Совет

Манометр требует периодической замены, поэтому лучше его устанавливать на кран с американкой для быстрой и легкой замены в любой момент.

Как установить манометр в системе водоснабжения?

Чтобы установить манометр за 30 минут, необходимо сделать следующее:

Шаг 1.Определить место монтажа

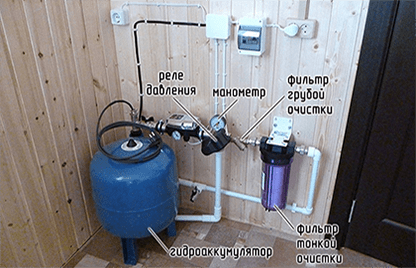

место монтажа

Чаще всего место выбирают так, чтобы манометр находился в непосредственной близости от системы автоматики, и при этом было удобно снимать с него показания

Шаг 2.Установить фитинг в систему

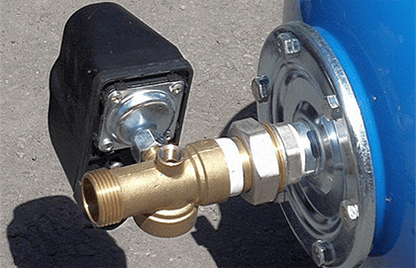

монтаж фитинга

Обычно это 5-ти вводный фитинг, в который так же монтируют реле давления и сухого хода

Шаг 3.Провести герметизацию резьбы

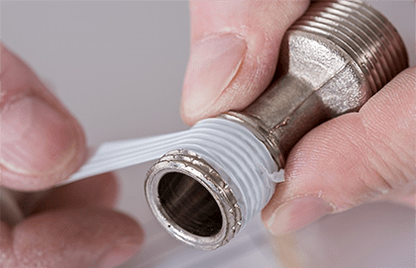

герметизация резьбы

Так как резьба не имеет резинового уплотнения, то лучше всего использовать ленту ФУМ

Шаг 4.Вкрутить манометр на место

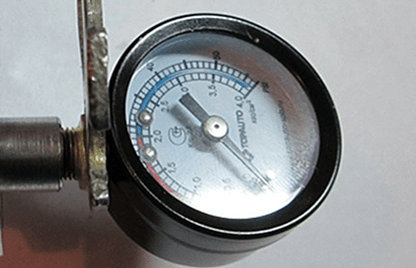

вкрутить манометр

Сначала вручную, а потом обтянуть при помощи ключа

Для монтажа манометра своими руками Вам понадобится:

• Манометр
• Лента ФУМ или другой уплотнитель
• 5-ти вводный штуцер
• Пара ключей (лучше разводных)

Лампочка

Совет

Стандартный бытовой манометр имеет штуцер с внешней резьбой размером ¼"
Осевое или радиальное расположение штуцера на монтаж практически не влияют.

Выводы и полезные советы

• Монтаж и замена манометра не требует особых навыков, ее можно произвести самостоятельно. Главное достаточно уплотнить резьбу при помощи ленты ФУМ, и не слишком сильно ее затягивать
• При монтаже манометра, его нужно вкручивать без уплотнителя, чтобы определить количество витков. Иначе можно установить манометр таким образом, что он будит «смотреть» на стену. Обычно нужно начинать вкручивать манометр с такого положения, в каком он должен стоять после установки, однако лучше не поленится и проверить.
• Манометр – это прибор, который не ремонтируют. Если он вышел из строя его нужно заменить, а не пытаться починить.
• Если манометр перестал показывать давления, это не обязательно означает, что он сломан. Иногда отверстие в штуцере засоряется, и достаточно выкрутить и прочистить его.
• При выборе производителя нужно учитывать, что дешёвые китайские модели менее надежны, и со временем теряют точность, что влияет на показатели. Поэтому, лучше выбрать более дорогую, но надежную модель от известного производителя.
• В некоторых манометрах трубку Бурдона заполняют глицерином. Такой манометр мягче реагирует на скачки давления в системе, в результате чего отсутствует «пульсация» стрелки.
