Группа безопасности в отоплении

Основные свойства группы безопасности

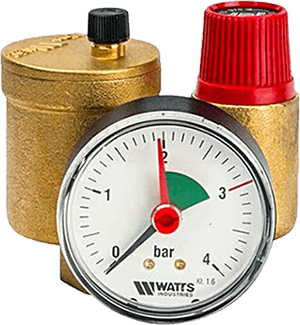

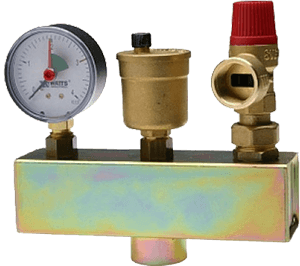

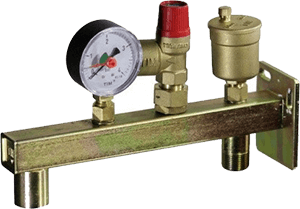

В самом названии прибора заложена его функциональная направленность, данный блок в своем составе объединяет:

• манометр - прибор, измеряющий давление жидкости или газа. Применяется для визуального наблюдения за давлением теплоносителя при нормальной работе и при ее настройке систем закрытого типа. Пониженное давление свидетельствует об отсутствии герметичности в системе, повышенное о перегреве теплоносителя.
• предохранительный клапан предназначен для предотвращения от механического разрушения оборудования и трубопроводов, при возникновении избыточного давления всистеме, автоматически выпускает жидкую или газообразную смесь. Следует также знать, что при срабатывании клапана есть возможность получить ожог, следует к имеющемуся на корпусе клапана отводному патрубку присоединить отводнуютрубку, по которой жидкость можно направить в какой-либо импровизированный накопитель или в действующую канализационную систему дома.
• автоматический воздухоотводчик, его задача – удалить воздух на определенном участке сети без участия человека.

Данные приборы собраны на общем коллекторе, выполненном чаще из латуни, имеющий подводящий трубопровод, который для удобства монтажа имеет резьбовую муфту.

Порядок работы группы безопасности следующий: возникновение внештатной ситуации, увеличение показаний манометра от рабочего давления до предельно-допустимого, появившийся в системе пар, вследствие перегрева теплоносителя, отводится через воздухосбрасыватель. На последнем этапе – излишки пароводяной смеси удаляются из системы посредством предохранительного клапана.

Предохранительный клапан будет дренировать воду, пока давление не стабилизируется и не войдет в установленные рамки. В основном котельные установки работают в диапазоне до 3 бар, но для уверенности стоит ознакомиться с техническими характеристиками, заложенными заводом изготовителем. Пренебрежение применением систем безопасности, неминуемо приведет к разрыву оболочки котла, со всеми вытекающими последствиями.

Отопители работающие на природном газе, дизтопливе и электричестве, не всегда нуждаются в дополнительных мерах защиты, так как оборудованы устройствами, обеспечивающие высокий уровень безопасности.

Особенности и различия устройств

Различаются модели по следующим характерным особенностям:

• 1  По виду исполнения:
  • классический, выполнен блок в заводских условиях одним единым устройством;
  • самобытный, изготовлен собственноручно мастерами из отдельных элементов, собранных в единую схему;

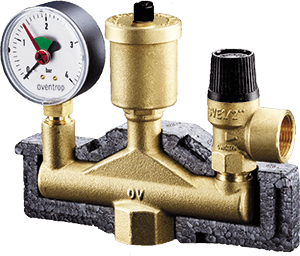

  • по наличию теплоизоляции.
• 2  По способу крепления: настенный и удерживаемый непосредственно за счет крепления к трубопроводу.
• 3  По мощности, в зависимости от применяемого котла (чаще всего встречаются типоразмеры до 50 кВт, до 100 кВт, до 200 кВт).

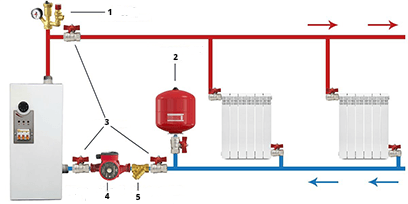

Место расположения и монтаж

Для того чтобы оборудование, обеспечивающее безопасную эксплуатацию отопительной системы, работало правильно необходимо соблюдать следующие рекомендации по его монтажу:

• установка производится на горизонтальной части исходящего из котла трубопровода;
• расстояние, на котором располагается блок от котла должно быть в пределах от полуметра до полутора метров;
• между котлом и группой безопасности не должно быть других устройств (краны, тройники и пр.);
• некоторые котлы оснащены патрубками для монтажа блока непосредственно на его корпусе;
• в отопительных системах с мощными котлами мастера советуют устанавливать дублирующий блок с предохранительными устройствами;
• отрезок трубопровода, где планируется установить группу безопасности желательно выполнить из металлической трубы, для предотвращения деформации трубопровода в случае перетока жидкости с высокой температурой.

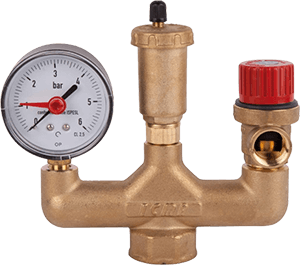

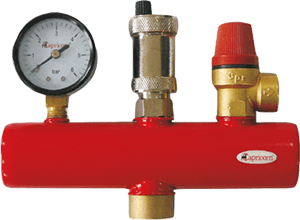

Обзор популярных моделей

В обзоре рассмотрим различных производителей, представленных на рынке России, взяты к сравнению модели, работающие примерно в одном диапазоне рабочей мощности отопительных приборов.
