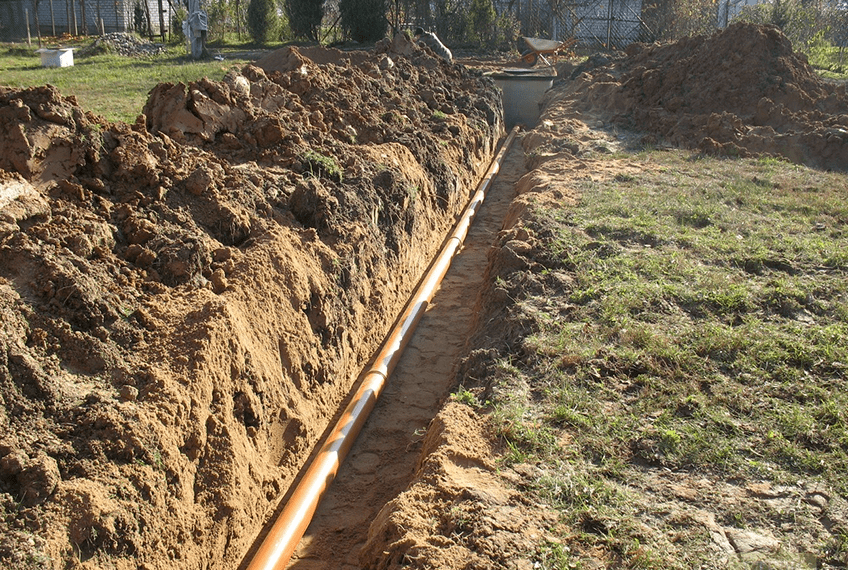

    Траншея под водоснабжение

    Чтобы в зимнее время пользоваться системой водоснабжения, ее нужно надежно утеплить. В частности магистраль, проложенную от колодца к дому, необходимо прокладывать под землей. Чтобы это сделать придётся прокопать траншею достаточной глубины. Сайт «Дачный ремонт» расскажет Вам, как правильно выкопать траншею под воду на загородном участке.
    Содержание статьи:
    • Почему необходимо копать траншею под воду для зимнего водоснабжения?
    • Виды траншей
    • Способы рытья траншеи
    • Параметры траншеи. Как правильно выбрать?
    • Этапы рытья траншеи
    • Когда лучше копать траншею?
    • Выводы и полезные советы

    Почему необходимо копать траншею под воду для зимнего водоснабжения?

    Как известно вода замерзает при отрицательных температурах. При этом, во время перехода из жидкого состояния в твердое, она значительно увеличивается в объеме, прибавляя порядка 10%. А теперь представим что основная труба, идущая от колодца к дому, постоянно заполненная водой, остается на морозе не утепленной. Не сложно догадаться, к чему это приведет – как минимум вы лишитесь водоснабжения, а в худшем случае еще и труб. Поэтому нельзя давать температуре в трубе опускаться до 0 °C. Один из самых дешевых и надежных способов утеплить трубу – просто зарыть ее в землю. Именно в этом случае Вам и понадобится траншея для водопровода. При этом зарытая в землю труба защищена не только от мороза, но и от ультрафиолета и риска механических повреждений. Выкопать траншею достаточно трудоёмкий процесс, однако в отличие от утепления затрат на материалы нет, да и если все сделать правильно, траншею придётся копать всего один раз за несколько десятков лет.

    Виды траншей

    Траншеи для прокладки коммуникаций отличаются в первую очередь формой поперечного сечения. И выбор формы для траншеи не зависит от предпочтений копателя. Все дело в глубине траншеи и составе грунта, в котором она копается, а точнее в его сыпучести.

    Итак, траншеи бывают:

    • прямоугольные – отличаются прямыми отвесными стенами и проводятся в глинах, суглинках и связных супесях. Обычно такие траншеи копают узкие и неглубокими, до 1,5 метров. Целесообразно применять такое сечение, когда грунт позволяет копать траншею без укрепления стенок, то есть в плотных вязких грунтах;
    • трапециевидные – в сечении выглядят как перевернутая трапеция, со стенками, проводимыми под углом 45-60°. Такие траншеи прокладывают в сыпучих грунтах, поскольку по-другому стенки просто не удержать от осыпания. Так же такую форму удобно использовать при рытье глубоких траншей (более 1,5 м), иначе с лопатой не развернуться;
    • комбинированные – такой тип траншей применяют, когда траншею копают ниже уровня грунтовых вод. В верхней части она выглядит как трапеция, а нижнее основание углубляют уже под прямым углом. Так же такое сечение целесообразно выбрать, когда верхние слои сложены сыпучими грунтами, а нижние представлены более плотными глинами или суглинками.
    Прямоугольная траншея
    Трапециевидная траншея
    Комбинированная траншея

    Способы рытья траншеи

    Вырыть траншею можно двумя способами:

    • вручную – использую ручной инструмент (лопата, лом, кирка и т.д.). Один из способов увеличить темпы и облегчить ручной труд – это применение ручного траншеекопателя;
    • механизировано – используют различные землеройные машины. Например, экскаватор, трактор, мотоблок. Исполнительным органом такой машины может выступать ковш, траншеерез и т.д.

    Какой из способов рытья траншеи выбрать зависит в первую очередь от места проведения работ и объёмов. Для ручной копки ограничений практически нет. Хоть работа и не сложная, но очень трудоемкая и занимает много времени и сил. В зависимости от условий за ручную копку траншеи берут от 1000 до 2000 р. Такой способ лучше выбрать, для небольших объёмов работ, либо там, где для техники просто нет доступа. Так же ручной способ предпочтительнее, если нет уверенности в отсутствии подземных коммуникаций, либо нужно аккуратно обойти корни деревьев. Работы по копке траншеи вручную можно выполнить и своими руками. Но если Вы сомневаетесь в своих силах, то лучше доверить это профессионалам.

    Механический способ гораздо проще и работы продвигаются гораздо быстрее. Но, кроме того, что для техники не везде может быть доступ, стоимость вызова спец. техники оправдана только в том случае, если необходимо прокопать траншею большой протяженности. Если вызванная техника проработает весь световой день, то цена работ в среднем будет ниже, чем при ручной копке и за куб придется заплатить порядка 800 руб. В любом случае трактор не прокопает траншею на всю длину и в месте примыкания к дому и колодцу все равно придется поработать лопатой.

    Параметры траншеи. Как правильно выбрать?

    У каждой траншеи есть основные параметры, к которым относятся:

    • ширина;
    • глубина;
    • длина;
    • угол откоса.

    Каждый из этих параметров выбирается в зависимости от определенных условий.

    Ширину траншеи выбирают исходя из выбранного способа рытья и ширины рабочего инструмента. Для ручного способа ширина должна обеспечивать удобство выемки грунта и зависит от глубины. Траншеи глубиной до 1,5 м можно копать шириной 0,3-0,5 м, а траншеи большей глубины придётся копать шириной не меньше 0,8 м.

    Глубина траншеи выбирается в зависимости от глубины промерзания грунта и согласно СНиП 2.04.02-84, должна быть больше нее на 0,5 м. Для центральных регионов Росси, например, среднегодовой уровень промерзания грунта составляет 1,6 м, то есть глубина траншеи должна быть не меньше 2,1м.

    Для остальных регионов нашей страны можно воспользоваться таблицей и картой промерзания грунтов:

    Регион/городГлубина промерзания почвы по СНиП, см
    Суглинистые и глинистые почвыМелкозернистый (пылеватый) песок, супесьКрупнозернистый и гравелистый песок
    Средняя полоса
    Вологда143174186
    Екатеринбург157191204
    Казань143175187
    Москва110134144
    Нижний Новгород145176189
    Санкт-Петербург98120128
    Саратов119144155
    Орел110134144
    Рязань136165177
    Самара154188201
    Ярославль143174186
    Среднее значение133161173
    Сибирь
    Новосибирск183223239
    Сургут222270290
    Тюмень173210225
    Челябинск173211226
    Среднее значение188229245
    Южные районы
    Ростов-на-Дону668086

    Если по тем или иным причинам траншею невозможно выкопать ниже глубины промерзания, то трубу в ней можно утеплить. Информацию о способах утепления труб можно найти в одной из статей на нашем ресурсе. В этом случае глубина траншеи может быть меньше.

    Длина траншеи должна соответствовать расстоянию от колодца до дома. При этом желательно, чтобы траншея проходила как можно прямолинейнее, без изгибов. Если по каким либо причинам необходимо провести трубу под углом, либо в определённом месте изменить направление траншеи, то это нужно делать под углом 30°, 45°, 60° или 90°. В ином случае будет сложно перенаправить трубу в этом месте.

    Угол откоса траншеи является скорее второстепенным параметром и зависит только от сыпучести грунта. Обычно он составляет от 45 до 60°  и влияет на объем вынимаемого грунта. Придерживаться каких либо норм в этом вопросе не нужно, просто копают траншею, пока грунт не перестанет осыпаться сам.

    Этапы рытья траншеи

    Весь процесс рытья траншеи разделяется на несколько этапов:

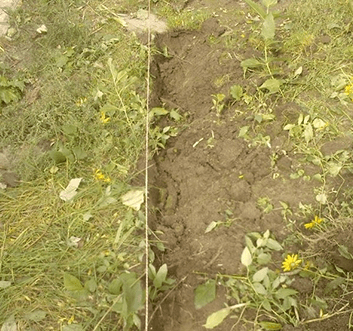

    1 Подготовка
    В этап подготовки входит приблизительное планирование пути прокладки труб и его очистка от всего, что может помешать рытью траншеи. Например, нужно обязательно убрать тротуарную плитку, деревья, если они мешают и обойти их нельзя, кустарники и траву. Так же на этом этапе готовят место, куда будет складироваться верхний плодородный слой и грунт, вынимаемый из траншеи. При этом складировать их нужно в разных местах, обычно удобно складировать грунт вдоль траншеи по разные стороны от нее.

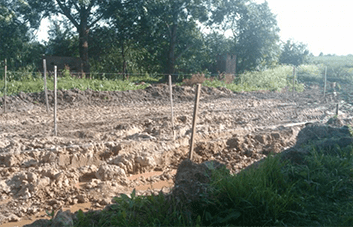

    2 Разметка

    На этапе разметки намечают точную ось будущей траншеи. Для этого используют рулетку, металлические или деревянные колышки и бечёвку, леску или капроновую нить. На намеченном пути траншеи через каждые 2-3 метра вбивают колья, а между ними натягивают нить. В процессе рытья колья и нить убирают по мере продвижения траншеи.

    Очень важно в момент разметки учесть необходимые зазоры до других объектов, которые находятся в земле. Стандартные общепринятые отступы следующие:

    • газовая труба – 1,0 м;
    • канализационная труба – 0,2 м;
    • телефонный или интернет кабель – 0,5 м;
    • силовой электрический кабель – 0,5 м;
    • фундамент капитальных зданий (кроме ввода в дом) – 1,0 м.

    Также, по возможности, следует избегать подкопа деревьев.

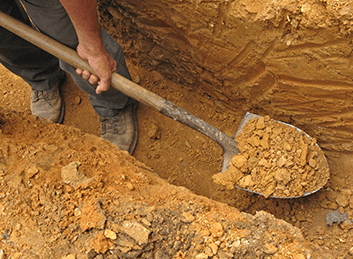

    3 Рытье траншеи
    Процесс рытья производится одним из способов, указанным выше. Однако вне зависимости от способа грунт, вынимаемый из траншеи необходимо складировать в ранее определенном месте. Верхний плодородный слой складывают отдельно от нижних слоев грунта. Впоследствии этот грунт будет использован для рекультивации и обратной засыпки траншеи.

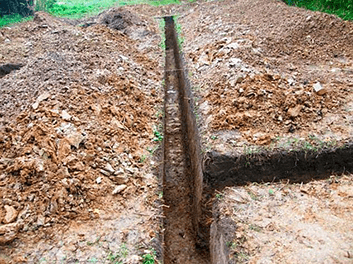

    4 Зачистка и планирование дна траншеи
    После того как траншея полностью закончена, ее необходимо зачистить от осыпавшегося грунта. Также необходимо выровнять дно траншеи. Чтобы система водоснабжения работала правильно, и ее было легко слить, траншея должна иметь уклон в сторону колодца не меньше чем 2° или 2 см на каждый метр.

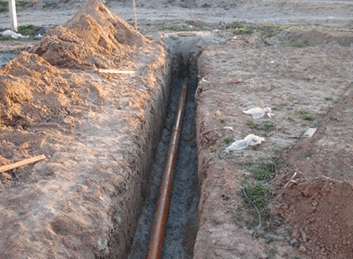

    5 Обратная засыпка и рекультивация
    Так как траншея имеет свойство осыпаться, то долго держать ее разрытой не имеет никакого смысла. Поэтому обычно сразу после рытья траншеи следует укладка труб и обратная засыпка. Засыпают траншею тем же грунтом, что и вынули из нее, при этом послойно утрамбовывая. Верхний слой отсыпают плодородным грунтом, складированным отдельно.

    Когда лучше копать траншею?

    Основным осложняющим фактором при рытье траншеи является вода. Не важно, откуда она появится из земли или с выпадением осадков. Исходя из этого, лучшим временем для рытья траншеи является лето, когда уровень грунтовых вод и риск внезапных осадков минимален. Зимой уровень грунтовых вод тоже достаточно низкий, но мерзлую землю копать гораздо сложнее, да и мороз не способствует комфортному ведению работ. Но траншею можно выкопать в любое время года.

    Выводы и полезные советы

    • При укладке трубы в траншею не лишним будет проложить дополнительную трубу. Обычно в таких случаях используют полиэтиленовые трубы, стоимость которых никак несравнима со стоимостью работ по рытью траншеи.
    • Копать траншею вдоль фундамента капитальных строений нужно осторожно и на расстоянии не менее 1 м. Если подойти слишком близко, то устоявшийся фундамент может дать деформации, которые приведут к трещинам на стенах.
    • Иногда грунтовые воды настолько осложняют работу по копке, что практически сводят на нет все усилия рабочих. В этом случае можно использовать небольшой шламовый насос, который устанавливают в специально отрытый приямок.
    • Перед тем, как вынимать и складировать грунт не лишним будет провести подготовку места складирования. Чтобы удобнее было выполнять обратную засыпку, под грунт укладывают клеёнку или брезент. Тогда грунт проще возвращать в траншею, а после завершения работ место складирования остается чистым. Особенно это актуально для газона и тротуарной плитки.
    • В некоторых случаях провести траншею невозможно без повреждения наземных объектов, например асфальтированной дороги, а другого пути для трубы просто нет. В этом случае поступают так: доводят траншею до объекта с двух сторон, немного расширяют и при помощи заостренной стальной трубы «протыкаю». В мягких глинах сделать это относительно не сложно, достаточно немного поработать кувалдой и все получится.
    • Если объем работ большой и рытье траншеи затягивается не на один день, стоит позаботиться о защите вынутого грунта от размывания осадками. Для этого его накрывают пленкой или брезентом. Так же стоит укрепить стенки при помощи досок и распорок, чтобы траншея не осыпалась.
