    Термоголовки на радиатор - как выбрать?

    Сайт «Дачный ремонт» освещая устройство современных систем отопления, в данной статье постарается полностью раскрыть тему о необходимости и целесообразности установки термоголовок на радиаторные батареи. Для пользователей желающих сэкономить на затратах отопления своего дома следует прислушаться к советам специалистов нашего сайта.
    Содержание статьи:
    • Устройство и принцип работы термоголовки
    • Особенности различных видов термоголовок
    • Популярные производители радиаторных терморегуляторов
    • Установка и настройка термоголовки
    • Рекомендации по выбору подходящего устройства
    • Советы и рекомендации при эксплуатации терморегуляторов

    Устройство и принцип работы термоголовки

    Итак, термоголовка − это не что иное, как «умный» кран. Он контролирует температуру в радиаторе отопления, регулируя количество жидкости проходящей через определенный участок трубопровода. Некоторые конструкции способны регулировать температуру теплоносителя, который будет циркулировать в радиаторе, путем смешивания двух потоков жидкости с различной температурой.

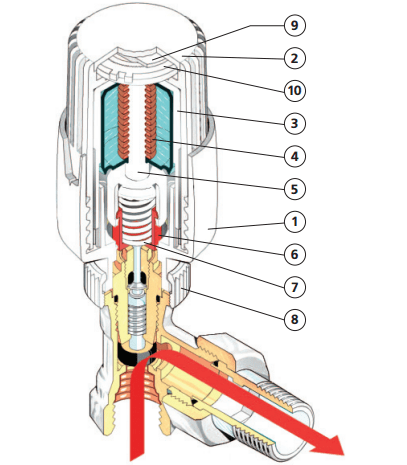

    Устройство термоголовки:
    1. Корпус
    2. Крышка корпуса
    3. Сильфонная ёмкость
    4. Пружина штока
    5. Шток
    6. Толкатель
    7. Пружина толкателя
    8. Гайка накидная
    9. Фиксатор
    10. Стопорное зубчатое кольцо

    Рабочий орган термоголовки приводится в действие при изменении температуры помещения, за счет увеличения или уменьшения объема имеющегося внутри сильфона термоэлемента. При нагреве, увеличиваясь в объеме, сам сильфон действует на шток клапана, который за счет конусообразной формы ограничивает количество жидкости поступающей в радиатор отопления. В случае снижения температуры воздуха в помещении, процесс работы термоголовки происходит в обратной последовательности, объем протекающей жидкости при этом увеличивается. Так происходит работа устройства в автоматическом режиме.

    В качестве термоэлемента могут применяться жидкие, твердые или газоконденсатные вещества. По скорости реакции газообразные модели имеют преимущество, а жидкие просты в производстве и имеют стоимость ниже, чем у аналогов.

    Особенности различных видов термоголовок

    На сегодняшний день различают вентили с термоэлементом для однотрубных и двухтрубных систем. Более 90% моделей, представленных на рынке, направлены на применение в однотрубных системах. Отличительной особенностью таких термоголовок является больший размер. В сравнении с аналогами для однотрубных систем отопления, белый или цвет регулировочного колпачка (красные колпачки у вентилей для систем отопления с одной трубой для подачи и отвода теплоносителя). По техническим характеристикам они рассчитаны на поток жидкости с большим напором и малой подачей. Но это не все типы термоголовок, различают также устройства с ручным, механическим и электронным управлением.

    Устройства с ручным управлением, являются прототипом шарового крана, пользователь на основании своих ощущений температуры, открывает или закрывает вентиль – регулируя протекающий объем теплоносителя. Чаще всего такие устройства применяются на радиаторах, изготовленных из сплава чугуна, по причине низкой скорости реакции данных приборов отопления на повышение или понижении температуры.

    Регуляторы с механическим управлением − одни из самых распространенных. Их устройство и принцип работы описаны ранее в статье. Имеется несколько модификаций данного устройства, например: термоголовки со встроенным термоэлементом, с вынесенным датчиком температуры, с внешним регулятором.

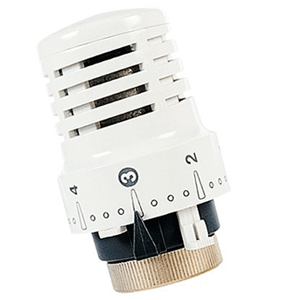

    Терморегулятор со встроенным термоэлементом
    Терморегулятор со встроенным термоэлементом является самым часто встречающимся среди своих аналогов, которые устанавливаются на современных отопительных приборах. Для корректной работы монтируются в горизонтальном положении, предотвращая воздействие на термоэлемент восходящих от батареи теплых потоков воздуха.

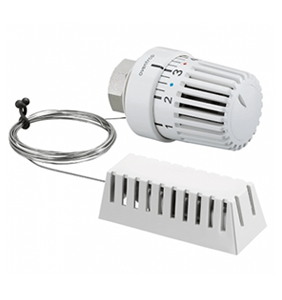

    Термоголовки с вынесенным датчиком
    Термоголовки с вынесенным датчиком применяются при невозможности установить в горизонтальном положении обычных термостатов или при близком нахождении к другому источнику тепла, влияющему на работу термоэлемента. Также в помещениях с повышенными требованиями к эстетике интерьера, радиаторы маскируют декоративными экранами. Расстояние, на котором могут располагаться выносные термоэлементы могут быть от 2 до 10 м.

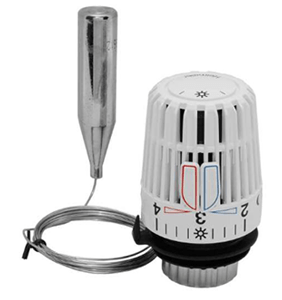

    Терморегуляторы с внешним регулятором
    Терморегуляторы с внешним регулятором являются аналогом термоголовки с вынесенным датчиком температуры, однако здесь вынесенным элементом является регулятор. Данная компоновка удобна для дистанционной настройки температуры, при задекорированном расположении батареи или при труднодоступном ее расположении.

    Встречаются среди термоголовок и варианты, выполненные в антивандальном исполнении. Имеют такую же функциональность, однако отличаются устойчивостью к воздействию неопытных пользователей.

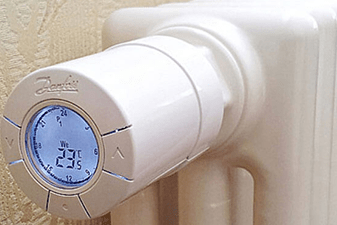

    Регуляторы с электронным управлением, имеют возможность – программирования параметров работы. Принцип работы заключается в обработке микропроцессором показаний температуры с периодичностью в одну – две минуты, после чего при необходимости электродвигатель, управляя штоком, регулирует подачу теплоносителя. При такой частоте измерений, достигается наиболее точная и быстрая настройка температуры радиатора. В различных устройствах имеется возможность установки программ для работы в будние и выходные дни, или в зависимости от времени суток.

    Популярные производители радиаторных терморегуляторов

    Существующие предложения от производителей термоголовок имеют различные модификации, отличающиеся не только цветовой гаммой и формой, но и функциональным наполнением (относится к моделям с электронным управлением).

    Анализируя отзывы обычных обывателей и специалистов по монтажу систем отопления в частных домах, при выборе того или иного терморегулятора обратите внимание на следующих производителей:

    • Oventrop является ведущим европейским производителем арматуры и устройств регулирования для инженерных сетей;
    • Heimeier - крупнейший производитель различного вида кранов, терморегуляторов радиаторных и для теплых полов. Основные мощности производства расположены в Германии;
    • Schlosser - польский производитель термостатической арматуры и радиаторов, прославилась благодаря надежной продукции с уникальным дизайном;
    • Honeywell - популярный в России американский производитель радиаторов и запорной арматуры различных видов. Имеет хорошую репутацию при строительстве современных промышленных, культурных и торговых сооружений;
    • Herz - немецкий производитель, имеющий множество дочерних филиалов по всему миру, является одним из ведущих мировых производителей арматуры, фитингов, регулирующих и балансировочных клапанов для монтажа в системах отопления, водоснабжения и холодоснабжения;
    • Danfoss - один из самых популярных производителей из Дании, производит тепловую автоматику, холодильную технику, приводную технику и промышленную автоматику.

    При выборе термоголовки необходимо обратить внимание на некоторые технические моменты:

    • Шаг и размер резьбы для монтажа термостатического клапана. Универсальным размером является резьба подключения М30х1,5. Такие производители как Oventrop (Овентроп), Honeywell (Ханивэл), Valtec (Валтэк), MNG (МНГ), Heimeier (Хаймаейер), Schlosser (Шлюссер) производят устройства именно с такими параметрами. Клапаны с резьбой М28х1,5 выполняются фирмами Herz (Герц), Comap (Комап), Pettinaroli (Петенаролли), Giacomini (Геокамини). Фирма Danfoss (Данфос) имеет свою систему "клик" с резьбой М23,5х1,5.
    • При установке стальных, алюминиевых, биметаллических или чугунных приборов отопления с боковым подключением, необходимо выяснить какой вид резьбы у предполагаемого к монтажу термостатического клапана. Стальные радиаторы с нижним подключением у большинства европейских производителей и турецких производителей установлены термоклапаны имеющие универсальную резьбу М30х1,5, на радиаторах фирм Vogel &Noot, Regulus, Romstal, установлены клапана производства фирмы Danfoss с резьбой подключения М23,5х1.5 под запатентованную систему "клик".

    Установка и настройка термоголовки

    Устройство монтируется на отрезке трубопровода или непосредственно на радиатор, но непременно на подаче теплоносителя в обогреватель. Перед термоголовкой устанавливается шаровой кран, при этом применение байпаса обязательное, так как клапан прибора может полностью перекрыть проходной канал обслуживаемого трубопровода, тем самым прекратится подача теплоносителя по всей магистрали. Устройства со встроенным термоэлементом необходимо производить располагать горизонтально, соблюдая направление движения жидкости согласно нанесенной пиктограммы на корпусе.

    По окончании монтажных работ выполняется первичная настройка термоклапана.

    У каждого устройства разработаны свои алгоритмы настройки:

    • 1  Запускается система отопления, регулятор вывинчивают до полной проходимости потока, прогревают комнату на 5 градусов (для измерения стоит применить термометр).
    • 2  Поворачивают головку до упора, перекрывая поток.
    • 3  Когда температура снизится до начальной величины, вентиль откручивают.
    • 4  Вращение вентиля прекращается, при появлении шумов в полостях радиатора и потеплении корпуса.

    Кроме стандартной регулировки температуры, на некоторых моделях есть возможность выставить минимальные и максимальные значения, применив имеющиеся в конструкции термоголовки ограничительные штифты.

    Рекомендации по выбору подходящего устройства

    При выборе термоголовки следует обратить внимание не только на тип резьбы, о которой писалось раннее, но еще и на:

    • материал изготовления, бюджетные термоголовки изготавливаются из пластика, дорогие из сплавов металлов;
    • вещество, из которого изготовлен термоэлемент: жидкий состав, специальный газ, электронный или парафиновый;
    • легкость вращения управляющей рукоятки, не должно быть скрипов и тугого хода;
    • наличие антивандального экрана, защищающего доступ к настройкам;
    • внешний вид, так как термоголовки в основном располагаются на видном месте.

    Советы и рекомендации при эксплуатации терморегуляторов

    • Нет необходимости в установке термоголовок на каждый радиатор, находящийся в жилой комнате. Регулировать следует радиаторы, в сумме имеющие более 50% мощности. При этом терморегулятор устанавливается на более мощный радиатор.
    • Придерживайтесь уровня установки прибора, так как он настроен на температурный режим при расстоянии 0,4 – 0,6 м от уровня пола.
