Особенности и обустройство ливневой канализации дачи и загородного дома
- Назначение ливневой канализации
- Виды и элементы ливневки
- Основы монтажа своими руками
- Обслуживание ливневой канализации
- Выводы и полезные советы

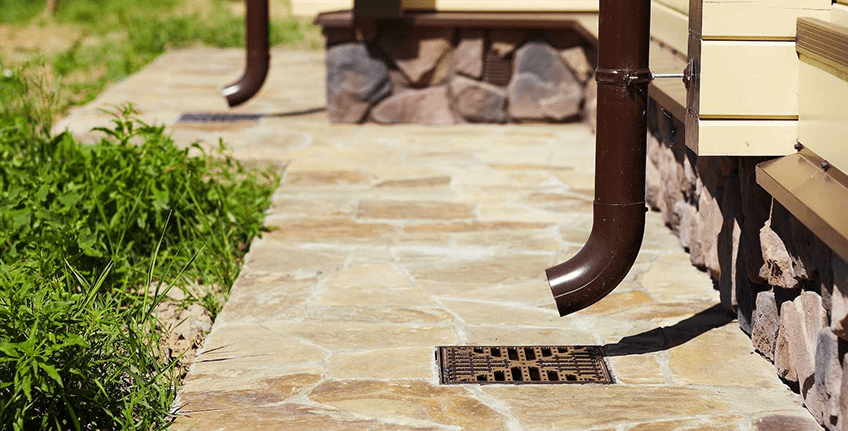

Назначение ливневой канализации
Не стоит путать ливневую канализацию с дренажем участка. Пусть эти две системы и предназначены для уменьшения количества влаги во дворе, но выполняют они совершенно разные функции. Ливневка предназначена для сбора и транспортировки к месту сброса дождевой воды и талого снега непосредственно с поверхности, в то время как дренаж отводит излишнюю влагу, которая просачивается сквозь земную толщу.
Если дренаж необходим только там, где происходит естественное заболачивание грунта, то ливневая канализация нужна практически в любом дворе. Исключением может быть разве что участок с равномерным постоянным уклоном, где вода просто не задерживается во время дождя. Но такие участки встречаются редко. В основном же ливневку обязательно используют для сбора и отвода воды с крыш, пешеходных дорожек и мощеных поверхностей, в точках скопления воды во дворе. Также неплохо отвести дождевую воду от колодца, хотя обычно с этой задачей справляется глиняный замок.
Виды и элементы ливневки
Любая ливневая канализация разделяется на основные элементы, предназначенные для выполнения определенной роли в системе. К ним относятся:
Размеры водостока выбирают исходя из площади крыши. Для этого можно воспользоваться данными таблицы:
| Водосточная система | Пропускная способность* | Площадь водоотведения** | Пропускная способность* | Площадь водоотведения** |
|---|---|---|---|---|
| 100/75 | 1,91 л/с | 71,54 м2 | 3,82 л/с | 143,07 м2 |
| 100/90 | 1,91 л/с | 71,54 м2 | 3,82 л/с | 143,07 м2 |
| 125/90 | 3,09 л/с | 115,73 м2 | 6,18 л/с | 231,46 м2 |
| 125/105 | 4,78 л/с | 179,03 м2 | 9,56 л/с | 358,05 м2 |
| 150/105 | 4,78 л/с | 179,03 м2 | 9,56 л/с | 358,05 м2 |
| 150/125 | 7,49 л/с | 280,52 м2 | 14,98 л/с | 561,05 м2 |
Стоит заметить, что кроме самого желоба водосток имеет приемную ворону и трубу для спуска воды к земле. Труба может быть одна в нижней части крыши, если дом небольшой или несколько для больших площадей водосбора. Чаще всего используют схему, при которой трубы располагают либо по углам крыши, либо в центре каждой грани, с соответствующим уклоном к ним.
Кроме этого, часто водосток на крыше перекрывают решеткой, чтобы избежать попадания в него палой листвы и другого мусора, который легко может забить желоб, воронку или трубу.

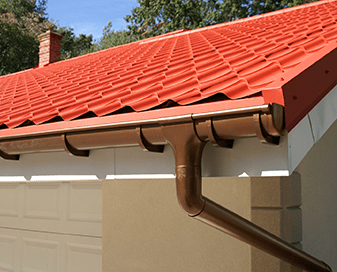

Один из основных и наиболее часто встречаемых элементов. Даже если хозяева не хотят полностью убрать воду с участка, то желоб все равно устанавливают, поскольку вода с крыши очень быстро разрушает отмостку дома и фундамент. В продаже можно найти желоба различного размера и выполненные из разных материалов. Выбор материала в первую очередь зависит от выбранного материала кровли, поскольку ко многим видам кровли продаются подходящие по материалу и цвету желоба. В целом огромных отличий по качеству между ними вы не обнаружите, но желоба из пластика и композитных материалов служат дольше и не создают шума. В остальном и цена, и качество больше зависят от производителя, нежели от материала.

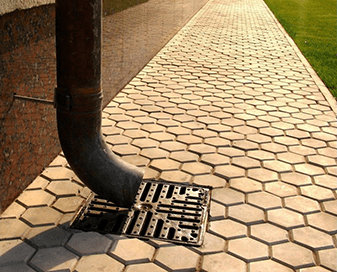

Локальные дождеприемники предназначены для приема и передачи дальше по сети труб воды в конкретных точках двора. В первую очередь их размешают под водоспускной трубой водостока. Кроме этого такие локальные точки могут понадобиться в низинах рельефа или при большой площади мощеного участка. Такие точки можно выполнить своими руками из кирпича, литого бетона или других строительных материалов, а можно приобрести и установить готовую конструкцию. Второй вариант всегда проще, но дороже. Дождеприемник должен быть перекрыт решеткой, выдерживающей как минимуму вес человека. Она защищает ливневую систему от попадания крупного мусора, а людей от попадания конечностей в приемник.

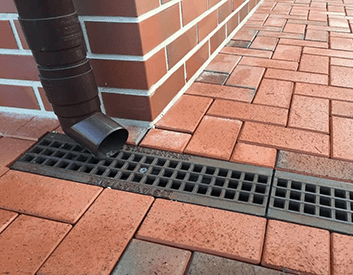

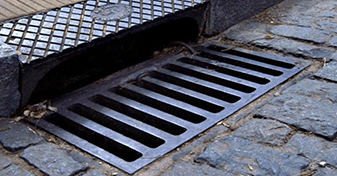

Желоба, проложенные ниже уровня земли с открытым оголовком, перекрытые решеткой служат для отведения осадков вдоль пешеходных дорожек и мощеных участков двора. Как и локальные дождеприемники, они относятся к открытому виду ливневой канализации. Желоба прокладываются в нижнем участке двора, с одной или обеих сторон от дорожки, с уклоном в сторону стока воды. Желоба могут отводить воду в дренажный колодец, ручей или канаву вне двора.
Как и локальные приемники, ливневые желоба могут быть изготовлены вручную или приобретены в магазине. Чаще всего используют железобетонные и пластиковые желоба различной конструкции. Сечение зависит от размеров системы и количества принимаемой воды. Для частных домов принимают каналы с сечением от 100 до 200 DN (гидравлическое сечение эквивалентное пропускной способности трубы соответствующего диаметра).

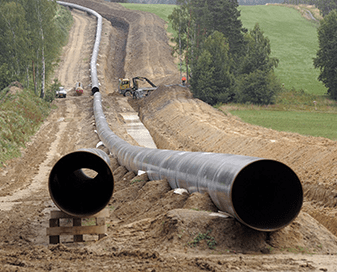

Представляет собой трубу, которая транспортирует принятую предыдущими элементами воду к месту ее сброса (колодец, канал ручей и т.д.). Для этого обычно используют ПВХ трубу для наружных работ с диаметром от 100 до 200 мм. Их зарывают в землю на определенную глубину. Если это возможно технически, то глубину прокладки делают больше глубины промерзания грунта. Обычно стараются проложить трубы еще на стадии планирования участка вместе с дренажной системой. Однако не стоит использовать дренажные трубы для отвода ливневых вод. Экономия подобного вида часто оборачивается перегруженной системой и сбоями в работе обеих. Единственное место, где можно объединять системы ливневой и дренажной канализации – дренажный колодец.
Подземная часть ливневки нужна в тех случаях, когда система достаточно обширна и включает в себя элементы, которые нужно объединить в единую сеть. Также она помогает преодолеть участки, на которых нежелательно или невозможно проложить открытые элементы. В целом ливневку можно сделать и без подземных коммуникаций, но эффективность и внешний вид ее могут быть на порядок ниже.

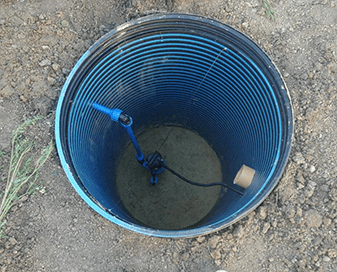

Предназначен для сбора и аккумулирования воды, собранной из систем ливневой и дренажной канализации. Обычно во дворе делают один основной колодец и несколько вспомогательных. Основной колодец принимает в себя всю собранную со двора воду и отправляет ее дальше. В первую очередь собранную воду можно использовать для полива огорода, деревьев и клумб. Это наиболее рациональный метод использования данного ресурса. Если же необходимости в этом нет, то воду из денежника просто сбрасывают за пределы двора. Местом сброса может быть ручей канава и т.д. Для автоматической работы в колодец часто устанавливают дренажный насос с системой автоматики. Он нужен, если невозможно организовать самотёчный сброс воды.
Вспомогательные колодцы зачастую меньшего размера и собирают воду из части системы с большим количеством поступающих осадков, например, с крыши дома. Использование дополнительных колодцев позволяет снизить нагрузку на систему. Также их используют, если рельеф участка очень сложный, и часть собранных осадков невозможно перебросить самотеком. В этом случае используют дренажный насос.

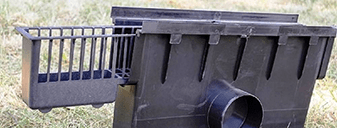

Небольшой резервуар с отсеками для сбора мусора, попавшего в систему вместе с водой. Песколовки бывают разной конструкции, но принцип работы один – вода в них уменьшает скорость, что позволяет мелким частицам осесть на дне. Нужны они для того, чтобы песок и мелкий мусор не скапливался в системе, а попадал в конкретное, предназначенное и удобное для очистки место.
В отличие от пескоуловителей, работающих по принципу отстойника, фильтры задерживают мусор более надежно за счет сеток и мембран. Их устанавливают только перед ответственными узлами, такими как дренажный колодец с насосом.

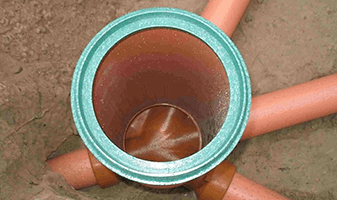

Предназначен для осмотра и обслуживания подземной части системы. В процессе эксплуатации системы трубы со временем могут засоряться, а так, как они находятся под землей, то доступ к ним весьма ограничен. Чтобы получить к ним доступ на всех поворотах и искривления трубы устанавливают смотровые колодцы с заглушкой. Также их устанавливают на прямолинейных участках на расстоянии от 35 до 50 м друг от друга. Колодцы могут быть открытого типа, или зарыты в земле, главное, чтобы к ним достаточно просто можно было получить доступ.
Основы монтажа своими руками
Монтаж ливневой канализации не самая простая работа, особенно когда речь идет об обширной системе с подземными элементами. Если у Вас есть желание выполнить эти работы самостоятельно, то придется не только ознакомиться с теорией, но и хорошенько поработать физически. Однако нет ничего невозможного, а простую систему ливневки или отдельные ее элементы можно достаточно просто установить своими руками. Кроме того, теоретические знания помогут Вам не попасть в руки неквалифицированных исполнителей.
Итак, при прокладке ливневой канализации можно выделить следующие этапы:

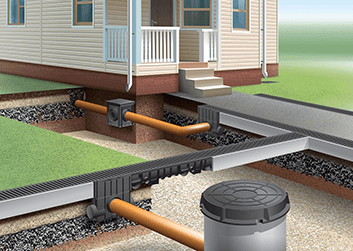

Один из самых сложных этапов возведения любой канализации. От правильного планирования системы зависит очень многое, включая ее эффективность, стоимость и долговечность. Самое плохое в системах канализации то, что типовые схемы здесь не подходят. Можно использовать некоторые типовые элементы, но в целом схема всегда индивидуальна, и планировать ее нужно исходя из вводных условий.
В первую очередь смотрят на:
- частоту и интенсивность осадков;
- площадь сбора осадков;
- гидроскопичность поверхностей;
- рельеф участка;
- возможность проведения подземных работ;
- наличие других подземных коммуникаций.

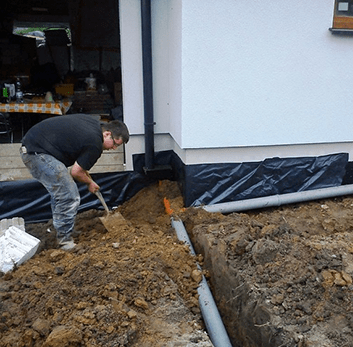

На этом же этапе выравнивают рельеф двора, если это возможно и необходимо. Ведь не всегда уклон во дворе равномерный и однонаправленный. Иногда приходиться исправлять его, проводя планировку участков сбора дождевой воды, чтобы она стекала в нужном направлении и собиралась в желобах. Кроме того, необходимо сразу подготовить шахты для дренажных колодцев, места установки точечных дождеприемников и песколовок.
Обычно монтаж ливневки начинают с установки водостока на крыше дома и других построек. Водосток крепиться к крыше и стенам при помощи анкеров, а между собой соединяется при помощи специальных пазовых замков. Если замки не предусматривают полной герметичности, то их обрабатывают герметиками. Чтобы вода с крыши попадала только в желоб, а не протекала между ним и стеной, дополнительно укладывают и запускают слой гидроизоляции.

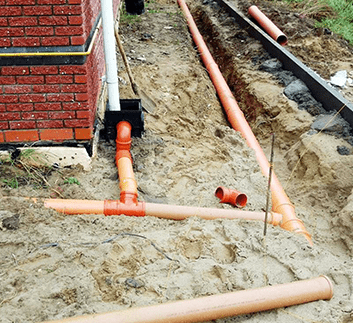

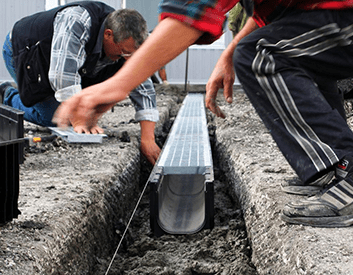

После монтажа желобов и стояков водостока приступают к наземной части канализации. Первым делом монтируются основные узлы, такие как точечные дождеприемники, дренажные колодцы, песколовки. Их обязательно устанавливают по уровню и бетонируют в шахтах ил гнездах. Дальше все эти элементы необходимо соединить между собой. Первым делом прокладываются открытые части магистрали – желоба. Ими можно соединять между собой некоторые из элементов. Желоба укладываются с уклоном в сторону водотока, выравниваются по уровню и бетонируются в траншее. Обычно используют песчано-цементную смесь или густой цементный раствор. Последним этапом становиться соединение всех оставшихся элементов в единую сеть при помощи труб. Трубы укладываются в траншею, при этом обязательно оставляются инспекционные люки. Нельзя допускать провисания труб или желобов. Уклон должен быть равномерным и постоянным. Исключением является песколовка, в которой уклон намеренно уменьшают для нормальной работы элемента.
Обслуживание ливневой канализации
Любая гидродинамическая система со временем требует осмотра и обслуживания. Не является исключением и ливневая канализация. В основном обслуживание ливневок сводится к периодической чистке и осмотру целостности элементов системы. Но давайте по порядку.
Обслуживание канализации делится на два вида:
- периодические плановые работы;
- аварийные восстановительные работы.
К первой группе относится работы по очистке желобов, дождеприемников, труб, песколовок, фильтров и дренажных колодцев. Проводить такие работы нужно планово, не реже раза в полгода. Лучшим временем для таких работ считают осень, до наступления периода выпадения обильных осадков и весна, после окончания таянья снегов. В процессе очистки необходимо удалить из системы все засоры, счистить налет, вынуть и почистить песколовки и фильтры, очистить дренажный колодец от скоплений на дне и налета на стенах. Для прочистки подземной части системы используют инспекционные лючки.
Основные способы прочистки системы ливневой канализации это:
- механическое удаление мусора и налета;
- химическая прочистка и обработка;
- гидродинамическая промывка;
- термическая обработка.

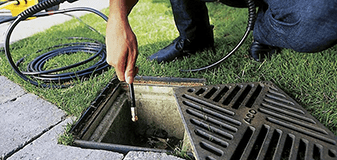

Однако наиболее распространены – механические и гидродинамические методы. Открытые части системы удобно прочищать механически, открыв решетки, перекрывающие желоба и приемники и удалив лишнее. Сами решетки тоже нужно прочищать от мусора и налета. Закрытую, подземную часть системы лучше промывать струей воды под давлением. При этом часто используют обычную автомойку, промывая систему сначала по направлению движения стоков, а потом после. При необходимости работы повторяют до полной прочистки системы.
Ко второй группе работ по обслуживанию относят работы, не связанные с сезоном. Обычно это разовые работы по удалению засоров, образовавшимся во время сильного затяжного ливня. Также к этой крупе относят работы по ремонту и замене отдельных элементов, вышедших из строя. О необходимости проведения таких работ говорят неисправности в работе ливневой системы сбора воды (система перестает справляться с потоком осадков, образование луж и заболоченных участков во дворе, возникновение неприятного запаха).
Химические и термические способы очистки служат в первую очередь для борьбы не с засорами, а с микроорганизмами в системе, которые приводят к появлению налетов и неприятного запаха в системе.
Выводы и полезные советы
- Ливневая канализация – неотъемлемый элемент частного дома. Даже если проблем с водой во дворе не наблюдается, то воду с крыши все равно нужно отводить от фундамента.
- Проектирование сложной сети водостока, особенно, если ее устанавливают на начальном этапе строительства и планировки участка вместе с дренажной канализацией лучше доверить профессионалам. Простое же отведение воды с крыши можно организовать самостоятельно.
- Лучше всего, если ливневка заложена в план участка изначально, тогда ее легче спроектировать и увязать с другими коммуникациями во дворе. Установка ее уже в готовом дворе с уложенной отмосткой и площадками займет гораздо больше времени и сил, да и сама система наверняка будет сложнее. Но при этом на готовом участке гораздо проще установить ливневку там, где она действительно нужна.
- Если есть возможность прокопать дренажный колодец до грунтов с хорошим показателем гигроскопичности (песок, песчаник, песчаный сланец), то его делают негерметичным, позволяя воде уходить в грунт. Такой способ называют почвенной доочисткой воды. Рано или поздно такая вода пройдет путь естественной фильтрации и попадет в колодец или скважину.
- Для откачки воды из дренажного колодца, который находится ниже уровня последующего сброса, используют дренажные насосы. Они также позволяют использовать собранную воду в технических целях или для полива.
