Канализационные трубы - виды и критерии выбора
Для любой канализационной системы, будь то квартира или частный дом, необходимы надежные долговечные трубы, которые смогут проводить стоки к месту сброса, не забиваясь и не протекая. На рынке можно найти большое количество фирм и производителей различных труб, однако, разновидностей именно канализационных не так много. Канализационные трубы можно купить в любом сантехническом магазине, или заказать в интернете оптом и в розницу. Кроме труб производители предлагают огромное количество различных фитингов и переходников для канализации.
В данной статье мы рассмотрим:
- Виды канализационных труб и их особенности
- Область применения канализационных труб и их виды
- Выбор и монтаж канализационных труб
- Виды фитингов для канализации
- Особенности труб для наружной канализации
- Выводы и полезные советы
Виды канализационных труб и их особенности
В строительстве применяют канализационные трубы различного диаметра и материала. Всего бытовых систем можно выделить три группы труб:

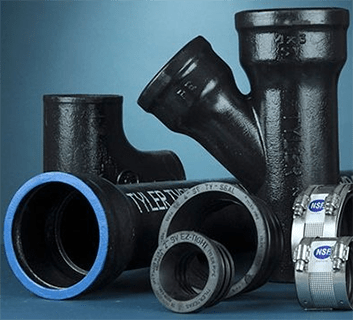

Трубы и фитинги из чугуна
Чугун считается классикой. Трубы имеют очень высокую прочность, слабо поддаются коррозии и полностью пожаробезопасны. Кроме этого пользователи отмечают возможность повторного использования труб при демонтаже. Однако подобные изделия применяются в частном и промышленном строительстве все меньше. Все дело в их цене, склонности к засорению и сложности монтажа. Канализация из чугуна имеет очень большой вес, что в некоторых случаях сильно сказывается на несущих конструкциях помещений.Все чугунные трубы и комплектующие к ним изготавливаются по госту еще 1998 г. "Чугунные канализационные трубы и фасонные части". Для производства используют серые чугуны с добавлением графита, что предает материалу пластичности. Для улучшения антикоррозийных свойств на поверхности изделий как внутри, так и снаружи наносят битумное покрытие. Иногда вместо битума используют другие антикоррозийные составы.
По размеру чугунные трубы принято делить по внутреннему диаметру. Всего есть три размера: 50, 100 и 150 мм. Первый используют для отведения стоков из раковин, ванн и душевых, 100 и 150 – отвод унитаза и магистральный трубопровод.
В целом чугунная канализация справляется со своей функцией и служит достаточно долго, но с появлением более дешёвой альтернативы в виде полимерных труб, все больше уходят на второй план.

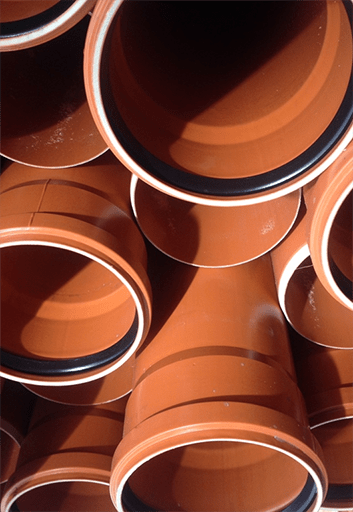

Трубы и фитинги из поливинилхлорида (ПВХ)
(ПВХ) – самый распространённый материал для организации канализации. При этом их используют как для прокладки внутренних систем, так и для наружных магистралей. Популярность ПВХ труб обусловлена их дешевизной при высоких прочностных характеристиках. Такие изделия не подвержены коррозии, хорошо выдерживают режим работы в агрессивной среде, просты в монтаже и имеют малый вес. Негорючесть данного материала достигается путем добавления в состав антипиренов – специальных веществ препятствующих возгоранию. При воздействии высоких температур они могут потерять форму, но не загорятся. Из их недостатков можно выделить токсичность, которая не позволяет использовать подобный материал для транспортировки питьевой воды и плохую устойчивость к длительному воздействию высоких температур (свыше 60 градусов). Однако эти недостатки никак не мешают применению в канализационных сетях.Трубы из полипропилена (ПП)

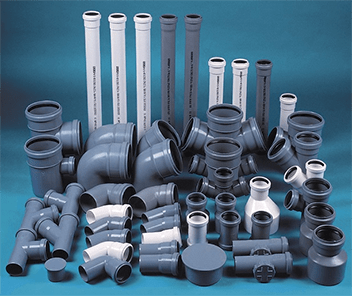

(ПП) трубы – так же как и предыдущие производятся из пластика, но более дорогого и исключающего недостатки ПВХ. Такие трубы вполне можно использовать для доставки питьевой воды и жидкостей с постоянной температурой до 95 градусов. Однако для бытовых систем канализации тратить лишние деньги на них не имеет особого смысла. Их стоимость конечно несравнима с чугунными, но все равно выше, чем у ПВХ.Размерный ряд пластиковых труб гораздо богаче, чем чугунных и колеблется от 32 до 200 мм. Однако для организации бытовой канализации принято использовать также три типоразмера – 32, 75 и 110 мм.
Область применения канализационных труб и их виды
Канализационные трубы применяют для сбора и транспортировки стоков из жилых и производственных помещений к месту их хранения или переработки. Это может быть как индивидуальная канализация, которая не выходи за пределы двора дачи или коттеджа, так и централизованная, которая собирает стоки из квартирных и частных домов. В коттеджных поселках не редко устанавливают общий септик, который обслуживает весь поселок, или какую-то его часть. Это также можно назвать централизованной канализацией. Однако в плане использования труб этот момент не является показателем к выбору, для канализации любого вида можно использовать как чугунные, так и пластиковые трубы.
Кроме материала трубы делят также по назначению их использования на:
Кроме материала трубы делят также по назначению их использования на:

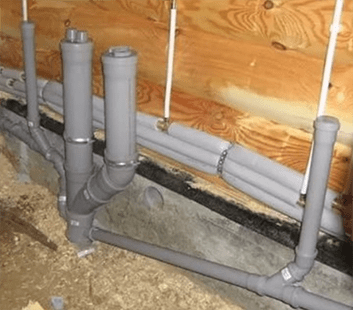

Внутренние трубы – используют для организации системы канализации внутри помещений. Если говорить о чугунных трубах, то они могут не иметь дополнительного наружного слоя антикоррозийного покрытия, а их стенки могут быть тоньше, что снижает вес изделия. Пластиковые трубы для внутренней канализации для удобства окрашены в серый цвет и также могут иметь минимальную толщину стенок. К таким трубам не предъявляются повышение требования к сопротивлению сдавливанию и морозоустойчивости.

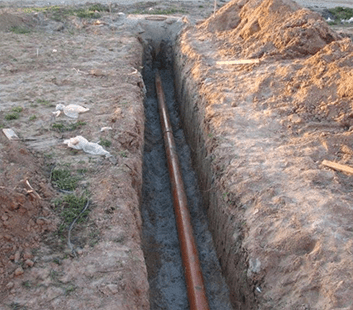

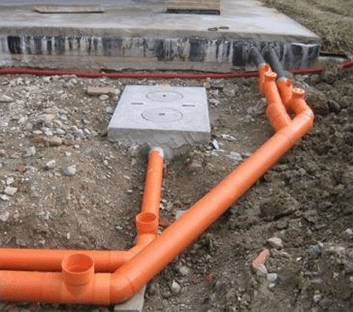

Наружные трубы – нужны для прокладки коммуникаций снаружи помещений, обычно это магистральный трубопровод от выхода канализации из дома к септику или коллектору. Обычно они имеют диаметр больше 100 мм и прокладываются под землей, ниже глубины промерзания. Исходя из этого, к ним предъявляются повышенные требования к устойчивости со стороны внешних сдавливающих факторов, а также морозоустойчивости. Для этого стенки наружных труб делают толще, будь то чугун или пластик.
Чугунные наружные трубы покрывают дополнительным слоем антикоррозийных составов. Пластиковые окрашивают в красный цвет и вводят дополнительные полимеры, повышающие прочность материала. Для глубокого заложения (более 4 м) используют двухслойные пластиковые трубы, которые легко выдерживают давление грунта на такой глубине.
Выбор и монтаж канализационных труб
Казалось бы, выбрать среди трех вариантов труб не сложно. В принципе канализацию можно оборудовать из любых труб достаточного диаметра, включая стальные и медные, но вопрос в том насколько это целесообразно. В первую очередь нужно разобраться, какая система будет смонтирована. Для новой системы или полной ее замены лучше всего выбрать ПВХ трубу – дешево, долговечно, просто смонтировать. Однако если вы реконструируете старую систему, то лучше использовать тот же материал, из которого выполнена вся система. Следовательно, если у вас установлены чугунные трубы, то лучше менять поврежденные на такие же чугунные и т.д.
Полипропиленовые трубы применять можно и иногда даже нужно, но в большинстве своем это лишняя трата денег. Их целесообразно устанавливать только в системах, где постоянно сбрасываются горячие стоки свыше 60 градусов или в химических производствах. Для бытовых же систем зачастую достаточно характеристик ПВХ трубы.
Для наружной прокладки также лучше выбрать ПВХ трубу, только красного цвета с маркировкой «для наружных работ». Чугун также хорошо подойдет, но вводить его в септик проблематично, да и монтаж чугунных труб в целом сложнее, чем пластиковых.Смонтировать канализацию из пластика достаточно просто. Главное правильно спроектировать систему и придерживаться основных правил:
- Систему нужно собирать последовательно, начиная от общего слива в магистраль, постепенно разводя систему к унитазу, раковинам и другой сантехнике.
- Унитаз желательно установить как можно ближе к выводной трубе. В идеале путь от унитаза к магистрали должен быть прямым и максимально коротким, чтобы уменьшить риск засоров.
- Нужно соблюдать уклон всех труб в сторону движения стоков. Уклон зависит от диаметра трубы. Чем меньше диаметр, тем больший уклон нужен для нормального стока нечистот.
Внутренний диаметр канализационной трубы Необходимый минимальный уклон До 50 мм 30 мм на каждый метр 50 – 110 мм 20 мм на каждый метр Более 110 мм 8 мм на каждый метр - Уплотнение магистрали достигается при помощи резиновых колец, которые должны оставаться в пазах.
- Пластик имеет свойство расширяться от нагревания, из-за чего труба может удлиняться. Чтобы при этом она не искривлялась нужно вставлять ее не до конца, оставляя зазор в 10 мм. Этого достаточно, чтобы компенсировать линейное расширение пластиковой трубы длиной до 2 м.
- Трубы нужно прокладывать максимально ровно, но благодаря резиновому уплотнению небольшое несовпадение осей может быть компенсировано.
- К стенам трубы крепят при помощи обжимных хомутов. Их устанавливают на расстоянии 1000 мм друг от друга на вертикальных участках и 400 мм на горизонтальных. Также хомут обязательно ставят в месте соединения двух труб.
- Чтобы укоротить трубу, при необходимости, ее отрезают со стороны гладкой части при помощи ножа или ножовки. Неровные края нужно обработать напильником или наждачной бумагой.
- После сборки системы нужно обязательно проверить ее герметичность.
Виды фитингов для канализации
Канализационная труба – это еще не вся система. Чтобы собрать ее воедино, понадобятся всевозможные уголки, тройники, переходники, которые и называют общим названием фитинги. Для чугунных труб они выполняются из чугуна, для пластиковых – из пластика. Есть также специальные переходы с чугуна на пластик и наоборот.
Для примера возьмем более широкую и распространенную группу пластиковых фитингов. На рынке можно найти достаточно много тройников и переходов различной конструкции и диаметра. Все они применяются для конкретных целей, обеспечивая системе возможность надежного, простого герметичного, соединения с различным оборудованием и сливами сантехники.
Муфта – обеспечивает соединение прямых участков труб. Может быть, как одинакового диаметра с обеих сторон, так и с переходом на другой.
Отвод – позволяет выполнить поворот трубы под необходимым углом. Стандартными углами поворота считается 45, 76, 90 градусов. Отводы имеют одинаковый диаметр с обеих сторон.
Тройник – позволяет подключить в систему дополнительную ветвь канализации. Она может подключаться под стандартными углами (45, 76, 90 градусов). Раструб для подключения вспомогательной ветви может отличаться по диаметру от основной.
Крестовина – позволяет подключить в систему две дополнительные ветви одновременно. Подключение производят под углами 45 и 90 градусов. Раструбы для подключения дополнительных ветвей могут иметь различай диаметр, отличающийся как между собой, так и от основной ветви.
Ревизия – элемент похожий на тройник с заглушкой. Обеспечивает доступ к отдельным участкам и узлам канализации при необходимости ее прочистки.
Обратный клапан – конструкций клапанов много, но принцип один – предотвратить обратный ток стоков в помещение из системы канализации. Может понадобиться при переполнении септика, поступлении в него грунтовых вод или образовании заторов в магистральной трубе.
Заглушка – позволяет перекрыть один конец трубы при необходимости. Обычно она возникает при монтаже незавершенной системы, или ее ремонте.
Особенности труб для наружной канализации
Как говорилось ранее, для прокладки наружных канализаций могут быть использованы как чугунные, так и пластиковые трубы. Однако не все канализационные сети являются безнапорными. В большинстве своем давление в ней редко превышает 1 бар, и это давление легко выдерживается как чугунными, так и пластиковыми трубами. Сама труба может выдержать и большее давление, но вот соединения на большее не рассчитаны. Для напорных канализационных магистралей используют полиэтиленовые трубы, которые соединяют при помощи обжимных муфт, пайки или склеивания. Такие трубы легко выдерживают давление свыше 10 бар. Однако подобные коммуникации не относятся к частному строительству и описаны скорее для ознакомления. Их применяют в промышленных сетях и установкой занимаются специальные организации.
Выводы и полезные советы
- Вся канализационная сеть дома делится на вертикальные стояки и горизонтальные участки. При этом стояки и магистральные трубы должны быть диаметром таким же или больше, чем остальные трубы в системе.
- Все трубы в системе должны иметь уклон в сторону движения стоков, зависящий от их диаметра.
- Систему нужно собирать, начиная от общего выхода и стояков и двигаться к удаленным участкам, представленным сантехникой.
- Каждый горизонтальный участок трубы должен заканчиваться сифоном или заглушкой, чтобы неприятный запах не попадал в помещение.
- Стояк желательно вывести на крышу и обустроить вентиляцию для канализации, чтобы удалить неприятный запах из системы.
- Прокладывать наружную магистраль нужно ниже глубины промерзания. В теории канализационная труба не должна замерзнуть, поскольку стоик из дома всегда идут теплыми. Но на практике случаются заторы или переполнение септика, и канализация закупоривается. Поэтому трубы нужно утеплять и монтировать как можно глубже, с учетом уклона в сторону септика или коллектора.
